Подключение двойной интернет-розетки. Помогите.

Добрый день. Есть интернет розетка на два входа. Подключил кабель по смеме "B". В один конектор (Оранж=Бело-Оранж=Синий=Бело-Синий), в другой ( Кор=Бело-Кор=Зел=Бело-Зел). Вопрос: по какой смеме подключить жилы на два RJ45 коннектора на другой стороне чтобы их можно было подключить к роутеру? Спасибо. Буду очень благодарен

Вы на фото изобразили ОДИНОЧНУЮ розетку RJ45. Соответственно на второй стороне кабеля расшиваете точно по такой-же схеме "В", либо сразу джек, начиная с бел/оранж, оранж, бел/зелен, син, бел/син, зелен, бел/коричн, коричн.



Если вы хотели по одному кабелю пустить ДВЕ розетки, так и расключать уже надо с учетом этого: В один джек бел/оранж, оранж, бел/зелен,-,-,зелен.

В другой джек аналогично, только цвета жил на кабеле уже надо перепутать. Например на розетке бел/оранж, оранж, а кабель бел/син, син.

Это нестандартное подключение.

Вы на фото изобразили ОДИНОЧНУЮ розетку RJ45. Соответственно на второй стороне кабеля расшиваете точно по такой-же схеме "В", либо сразу джек, начиная с бел/оранж, оранж, бел/зелен, син, бел/син, зелен, бел/коричн, коричн.



Если вы хотели по одному кабелю пустить ДВЕ розетки, так и расключать уже надо с учетом этого: В один джек бел/оранж, оранж, бел/зелен,-,-,зелен.

В другой джек аналогично, только цвета жил на кабеле уже надо перепутать. Например на розетке бел/оранж, оранж, а кабель бел/син, син.

Это нестандартное подключение.



это один модуль из розетки, второй такой же.... они вытягиваються (модульные)

это один модуль из розетки, второй такой же.... они вытягиваються (модульные)

А кабель в этот подрозетник один или таки два заложили? - Это в корне меняет алгоритм подключения.

А кабель в этот подрозетник один или таки два заложили? - Это в корне меняет алгоритм подключения.



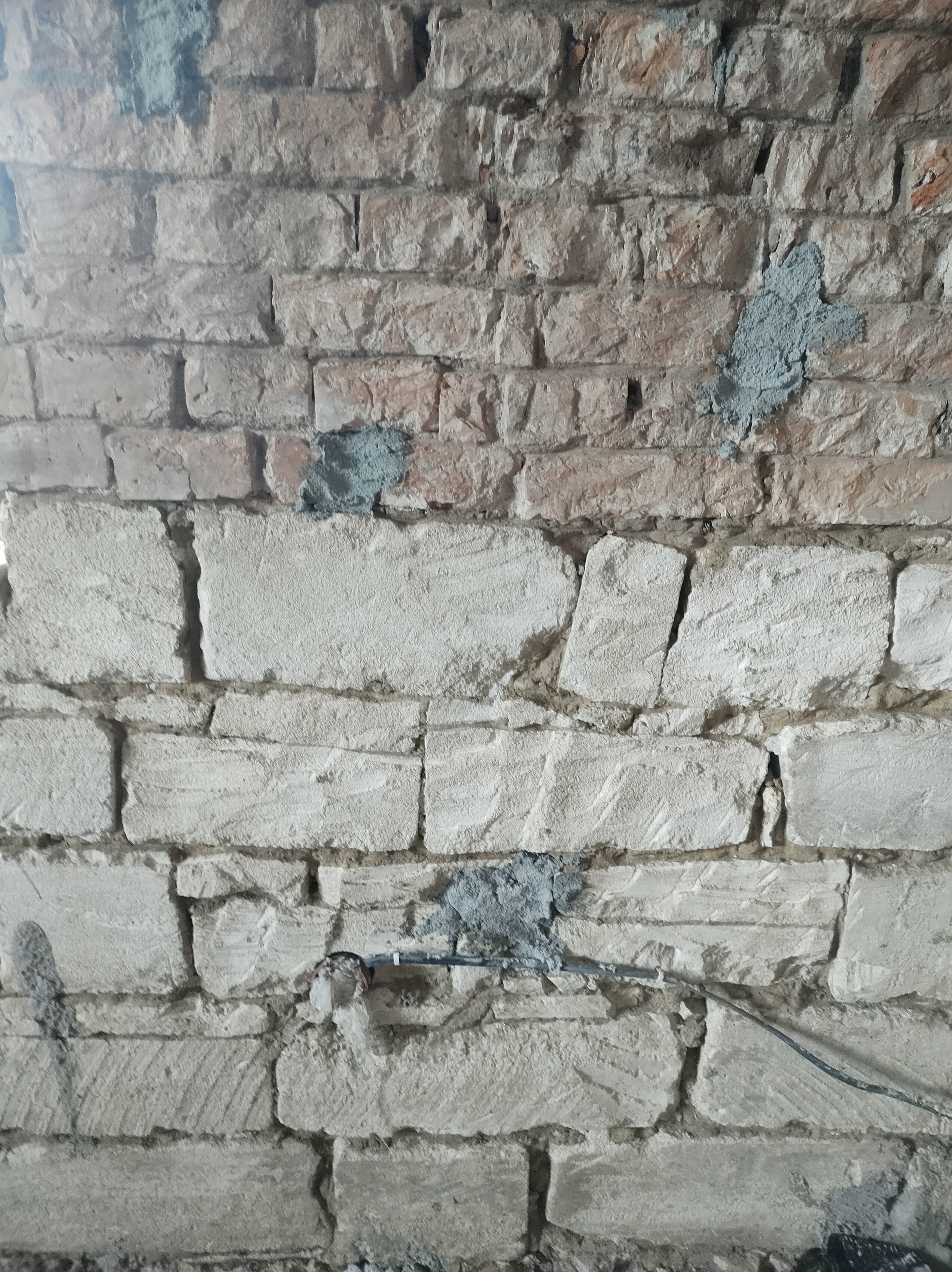

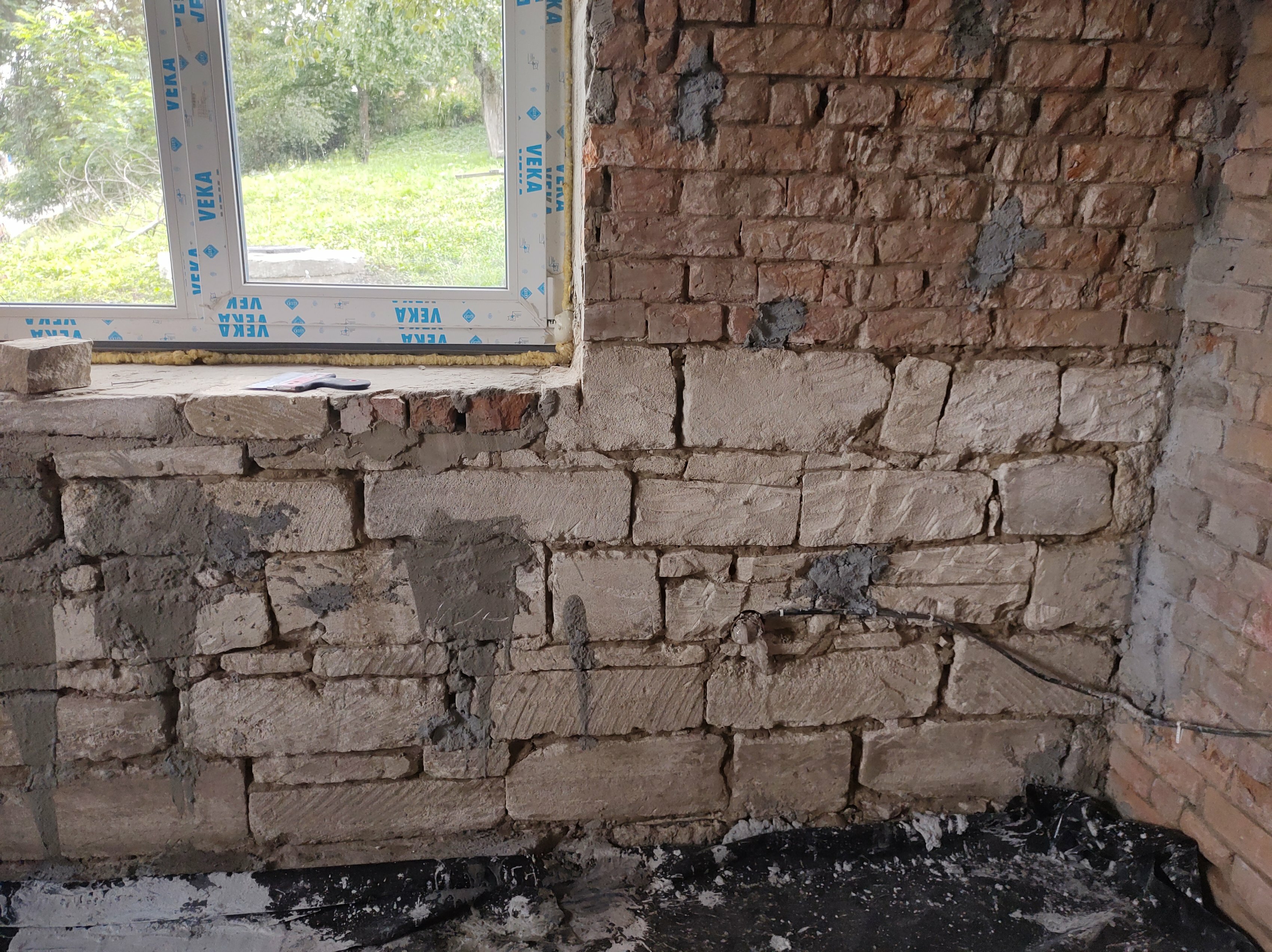

один. в розетку я подключил как у них на схеме показано: в один вход по схеме В - (Оранж=Бело-Оранж=Синий=Бело-Синий), в другой по схеме В ( Кор=Бело-Кор=Зел=Бело-Зел)

один. в розетку я подключил как у них на схеме показано: в один вход по схеме В - (Оранж=Бело-Оранж=Синий=Бело-Синий), в другой по схеме В ( Кор=Бело-Кор=Зел=Бело-Зел)

Зря вы сразу не написали, что кабель один, а розетки две.

Неправильно подключали, не будет работать ни одна, ни другая.

Для передачи данных стандартно используется 2 пары (одна на приём, другая на передачу). В RJ45 это 1,2,3 и 6 жилы. В цветовой схеме "В" это бел/оранж (1), оранж (2), бел/зелен (3), зелен (6).

Теперь вам необходимо в ОБОИХ розетках использовать эти цвета. Для одной из розеток у вас цвета жил совпадут, для другой примените оставшиеся 2 пары из кабеля. Например:

Розетка --------------кабель

бел/оранж-----------бел/коричн

оранж---------------коричн

бел/зелен------------бел/синий

зелен----------------синий



Такое подключение не является стандартным, это такой метод "костылей", страдает экранирование кабеля, падает пропускная способность, напрочь не работает POE.

Спасибо всем за советы. Сегодня Тестером прозванивал оба конца и подключил на 1,2,3,6 как и говорили. Все работает.
