Всем доброго дня!
Кто бы мог толково и детально расписать технику разметки фундамента.
Интересует как самостоятельно сделать выноску фундамента на участок, к чему лучше привязываться по расстояниям и как.
Как от одной точки разметить все оси, чтоб затем выкопать без погрешностей и залить фундамент.
Надеюсь я изложил вопрос правильно и меня поймут и помогут.
Ambas вне форума   Ответить с цитированием Вверх
Старый 11.09.2008, 14:36   #2
alyak
Супер старожил форума

Регистрация: 17.03.2007
Пол: Не указан
Сообщений: 19,397
Вы сказали Спасибо: 461
Поблагодарили 26,770 раз(а) в 7,212 сообщениях
По умолчанию

просто , разбиваете свое строение на прямоугольники , любое , даже самой сложной формы можно разбить . вбиваете первый кол и пошли на глаз отмерять стороны , разумеется углы на глаз , а расстояния по ленте/рулетке . Лучше например делать паралельно забору , тогда и второй кол забиваете чтоб сделать прямую линию . Тогда паралельную отмеряете и вбиваете колья , приблизительно . Получаете РОМБ . Чтоб приблежение было намного ближе используте нехитрую формулу три в квадрате + четыре в квадрате = пять в квадрате . Т.е. прямоугольный треугольник . Можете заготовить допустим лески связанные в треугольник . Но в итоге вы получите почти точный но все равно ромб .

Меряете диагонали и пеераставляете колья до тех пор пока различия в диагоналях не будут хуже чем 0,5 см . Вы получили прямоугольник . Еще раз все проверяете .

Остальные прямоугольники при необходимости отмеряются от главного . Там еще проще ибо есть уже от чего оттолкнуться .

После получения прямоуголька и основных кольев , тянете между ними леску (удобнее всего 0,3- 0,5 мм , купите самую дешевую ) . От них отмеряете размеры по фундаментам и тянете чтоб она постоянно была натянута . А затем товарищи по ним копают .

Вы можете отмерять как внутренний прямоугольник так и внешний нет разницы . Потом все равно натяните как нужно .

Они копают , вы бетонируете , а на первом ряду - все заново проверяете все размеры и диагонали .

Диагонали важны , потому что вылезут на крыше и тогда будет не очень хорошо .
alyak вне форума   Ответить с цитированием Вверх
Этот пользователь сказал Спасибо alyak за это полезное сообщение:
Олег111 (06.03.2013)
Старый 11.09.2008, 15:30   #3
Антип
Опытный форумчанин

Регистрация: 31.01.2008
Адрес: Ирпень
Пол: Мужской
Сообщений: 801
Вы сказали Спасибо: 0
Поблагодарили 3 раз(а) в 2 сообщениях
По умолчанию

Цитата:
Сообщение от alyak Посмотреть сообщение
просто , разбиваете свое строение на прямоугольники , любое , даже самой сложной формы можно разбить . вбиваете первый кол и пошли на глаз отмерять стороны , разумеется углы на глаз , а расстояния по ленте/рулетке . Лучше например делать паралельно забору , тогда и второй кол забиваете чтоб сделать прямую линию . Тогда паралельную отмеряете и вбиваете колья , приблизительно . Получаете РОМБ . Чтоб приблежение было намного ближе используте нехитрую формулу три в квадрате + четыре в квадрате = пять в квадрате . Т.е. прямоугольный треугольник . Можете заготовить допустим лески связанные в треугольник . Но в итоге вы получите почти точный но все равно ромб .

Меряете диагонали и пеераставляете колья до тех пор пока различия в диагоналях не будут хуже чем 0,5 см . Вы получили прямоугольник . Еще раз все проверяете .

Остальные прямоугольники при необходимости отмеряются от главного . Там еще проще ибо есть уже от чего оттолкнуться .

После получения прямоуголька и основных кольев , тянете между ними леску (удобнее всего 0,3- 0,5 мм , купите самую дешевую ) . От них отмеряете размеры по фундаментам и тянете чтоб она постоянно была натянута . А затем товарищи по ним копают .

Вы можете отмерять как внутренний прямоугольник так и внешний нет разницы . Потом все равно натяните как нужно .

Они копают , вы бетонируете , а на первом ряду - все заново проверяете все размеры и диагонали .

Диагонали важны , потому что вылезут на крыше и тогда будет не очень хорошо .
А я обычно Делаю оси симетрии. У Вас строй. чертеж в осях.Для не специалиста это сложно, т.к оси не отображают истинной геометрии с учетом толщин стен и тп. Ось характеризует скорей распределение нагрузики так сказать линию опирания.. Ну скажем ось проходит по кирпичной стене в 1к . Это значит что от оси в обе стороны по 19 см... а если утеплитель. штукатурки.Можно конструктору заказать по кирпичную, по блочную раскладку--там геометрия понятна.Можно откапывать фундамент и по осям-но рабочие противятся им давай линию по которой будет щит опалубки. Я думаю лучше будет когда вы сделаете конструктивный чертеж где высчитаете габаритные размеры с учетом толщин кладки и т.п. А главные оси симетрии оставляете их для себя и от них пляшете предварительно привязав их к чему либо (по компасу, дереву да к чему угодно) на плане вашего участка. По осям хорошо разбивать колоны, однородные стены и пр. для большого строительства. А то бывает отобъют оси, натянут леску а рабочие откопают по ней край траншеи, а не центр.
Антип вне форума   Ответить с цитированием Вверх
Старый 11.09.2008, 21:38   #4
Мирт
Форумчанин

Регистрация: 24.07.2008
Адрес: Киев
Пол: Мужской
Сообщений: 359
Вы сказали Спасибо: 6
Поблагодарили 103 раз(а) в 75 сообщениях
По умолчанию

Прямой угол без приборов можно разбить так:
Рисуют отрезок длина которого равна длине стены,в концевых точках отрезка забивают по колышку тоесть получится два колышка , к колышкам привязывают верёвки , получается типа два циркуля. Затем используя теорему пифагора находим длину диагонали и назначаем ету длину нужной верёвочке и делаем насечку на земле в виде,, дуги,, другой верёвочке назначаем длину примыкающей под углом 90* стены и также делаем насечку в виде дуги. В точке где дуги пересекутся вы забейте колышек и будет вам 100% 90градусовый кут.
Мирт вне форума   Ответить с цитированием Вверх
Этот пользователь сказал Спасибо Мирт за это полезное сообщение:
Олег111 (06.03.2013)
Старый 11.09.2008, 21:59   #5
Marko
Форумчанин

Регистрация: 06.02.2008
Адрес: Днепропетровск
Пол: Мужской
Сообщений: 199
Вы сказали Спасибо: 2
Поблагодарили 16 раз(а) в 13 сообщениях
По умолчанию

Пост №2, то же самое, но другими словами.
Marko вне форума   Ответить с цитированием Вверх
Старый 11.09.2008, 22:30   #6
Мирт
Форумчанин

Регистрация: 24.07.2008
Адрес: Киев
Пол: Мужской
Сообщений: 359
Вы сказали Спасибо: 6
Поблагодарили 103 раз(а) в 75 сообщениях
По умолчанию

Цитата:
Сообщение от Marko Посмотреть сообщение
Пост №2, то же самое, но другими словами.
не тоже самое, тут играться особо не надо, всё с первого раза.
Мирт вне форума   Ответить с цитированием Вверх
Старый 12.09.2008, 07:50   #7
alyak
Супер старожил форума

Регистрация: 17.03.2007
Пол: Не указан
Сообщений: 19,397
Вы сказали Спасибо: 461
Поблагодарили 26,770 раз(а) в 7,212 сообщениях
По умолчанию

Цитата:
Сообщение от Мирт Посмотреть сообщение
не тоже самое, тут играться особо не надо, всё с первого раза.
ошибаешься , все равно промажешь и получишь ромб . главный совет ПРОВЕРЯЙТЕ ДИАГОНАЛИ .

можно понитерисоваться как сделать насечку в форме дуги на земле на которой трава по пояс ?

а заодно посчитай погрешность если твои циркули отклонятся на 1 см (леска растянется , кол наклониться , не распознаешь свои черточки и т.д.) .

Последний раз редактировалось alyak; 12.09.2008 в 07:52.
alyak вне форума   Ответить с цитированием Вверх
Старый 12.09.2008, 08:14   #8
Ambas
Опытный форумчанин

Регистрация: 24.09.2007
Адрес: Київ->Плесецьке->Заокеанія
Пол: Мужской
Сообщений: 572
Вы сказали Спасибо: 6,514
Поблагодарили 265 раз(а) в 112 сообщениях
По умолчанию

Тааак! Спасибо огромное, техника разметки вырисовываеться!

А вот, что подскажите с привязкой дома, хочеться параллельно улице поставить фасад но участок ромбовидный даже если и не значительно, так вот думаю по столбам электро опор, но между столбами и запланированной фасадной стеной забор 2х метровый и столбы в зарослях соседнего заброшенного\заросшего участка, между столбами даже нить сложно будет натянуть ветки и хлам не даст.
Как бы при этом всём, в практическом решение параллельно столбам отложить ость фасадной стены?
Или стоит параллелиться по своему забору?
Ambas вне форума   Ответить с цитированием Вверх
Старый 12.09.2008, 08:45   #9
XamGelo
Старожил форума
Аватар для XamGelo

Регистрация: 26.02.2007
Адрес: Одесса
Пол: Не указан
Сообщений: 2,894
Вы сказали Спасибо: 42
Поблагодарили 150 раз(а) в 79 сообщениях
Отправить сообщение для XamGelo с помощью ICQ
По умолчанию

На столбы нельзя ориентироваться. Пусть он ромбовидный , но одна сторона все равно вдоль улицы/ Колышки выноса в натуру есть? Если забор - фасад твоего участка, тяжелее, ему доверять нельзя.
А так - по углам участка забиваешь колышки если их там нет от выноса в натуру. От угла к которому ближе дом будет откладываешь нужное расстояние от дома до боковой границы. От этой точки - 2 засечки вдоль фасадной границы, скажем по полтора -2 метра, на глаз, здесь рулетки не нужны пока. Из полученных точек бОльшим радиусом, ну скажем метра 3-4 делаешь засечки с 2 сторон . Пересечения соединяешь Полученная линия будет перпендикулярна границе. Как вариант - исползовать метод "пифагоровых штанов" 3*4*5 - то что предложил alyak. На этой линии уже откладываешь рассрояние до дома от фасадного забора и с помощью одного из вышесказаных методов откладываешь перпендикуляр для фасадной стены. Все, дальше дело техники. А траву лучше скосить, чем короче колышки и ближе к земле шнур - тем точнее разметка получится

Последний раз редактировалось XamGelo; 12.09.2008 в 08:48.
XamGelo вне форума   Ответить с цитированием Вверх
Старый 13.09.2008, 20:04   #10
Мирт
Форумчанин

Регистрация: 24.07.2008
Адрес: Киев
Пол: Мужской
Сообщений: 359
Вы сказали Спасибо: 6
Поблагодарили 103 раз(а) в 75 сообщениях
По умолчанию

Цитата:
Сообщение от alyak Посмотреть сообщение
ошибаешься , все равно промажешь и получишь ромб . главный совет ПРОВЕРЯЙТЕ ДИАГОНАЛИ .

можно понитерисоваться как сделать насечку в форме дуги на земле на которой трава по пояс ?
Хорошо я задам ответный вопрос , вы что ету траву под полом выращивать будете? Нужно же подготовить участок прежде.
Цитата:
Сообщение от alyak Посмотреть сообщение
а заодно посчитай погрешность если твои циркули отклонятся на 1 см (леска растянется , кол наклониться , не распознаешь свои черточки и т.д.) .
Это не мои циркули, а метод разметки прямого угла в полевых условиях, из геодезии взят.
Леску я не упоминал в своём посте, верёвка это не леска.Понятно что и не канат, подойдёт сечение бельевой верёвки или сама рулетка.
Ничего не наклонится если черезмерное усилие не прилагать.
Прилагаю рисунок метода.
Вложения
Тип файла: doc УГОЛ.doc (37.0 Кб, 477 просмотров)

Последний раз редактировалось Мирт; 13.09.2008 в 20:32.
Мирт вне форума   Ответить с цитированием Вверх
Этот пользователь сказал Спасибо Мирт за это полезное сообщение:
Олег111 (06.03.2013)
Старый 13.09.2008, 21:04   #11
alyak
Супер старожил форума

Регистрация: 17.03.2007
Пол: Не указан
Сообщений: 19,397
Вы сказали Спасибо: 461
Поблагодарили 26,770 раз(а) в 7,212 сообщениях
По умолчанию

Цитата:
Сообщение от Мирт Посмотреть сообщение
Хорошо я задам ответный вопрос , вы что ету траву под полом выращивать будете? Нужно же подготовить участок прежде.
А зачем ????? Объясните логику подготовки , т.е. это должен быть снят слой с травой .

Если не ясно как , то сначала копается траншея , туда заливается фундамент , а трава внутри дома сама отмирает . Тем более что потом делаются отсыпки , стяжки . Но это не всем подходит , у некоторых прорабы которые могут только на ровной земле нанести отметки , поэтому для удобства клиент должен оплатить расчитску ... Я уже описывал методы строительства для "новых украинцев" .
alyak вне форума   Ответить с цитированием Вверх
Старый 14.09.2008, 11:52   #12
Мирт
Форумчанин

Регистрация: 24.07.2008
Адрес: Киев
Пол: Мужской
Сообщений: 359
Вы сказали Спасибо: 6
Поблагодарили 103 раз(а) в 75 сообщениях
По умолчанию

скосить траву что дорого стоит? А если пол планируентся делать по грунту, чернозём убирать не нужно?.
Мирт вне форума   Ответить с цитированием Вверх
Старый 14.09.2008, 19:56   #13
alyak
Супер старожил форума

Регистрация: 17.03.2007
Пол: Не указан
Сообщений: 19,397
Вы сказали Спасибо: 461
Поблагодарили 26,770 раз(а) в 7,212 сообщениях
По умолчанию

Цитата:
Сообщение от Мирт Посмотреть сообщение
скосить траву что дорого стоит? А если пол планируентся делать по грунту, чернозём убирать не нужно?.
а если скосить , то отчертить вы отчертите по тому что под травой ?

Я уже третье здание себе строю , как-то понимаю что к чему . Вы делали это сами скосив траву ? Вы хоть раз сами косили траву ? Советую попробовать , поймете почему нельзя ее убрать полностью .
alyak вне форума   Ответить с цитированием Вверх
Старый 14.09.2008, 21:38   #14
Мирт
Форумчанин

Регистрация: 24.07.2008
Адрес: Киев
Пол: Мужской
Сообщений: 359
Вы сказали Спасибо: 6
Поблагодарили 103 раз(а) в 75 сообщениях
По умолчанию

Цитата:
Сообщение от alyak Посмотреть сообщение
а если скосить , то отчертить вы отчертите по тому что под травой ?
всё возможно металлическим предметом.
Цитата:
Сообщение от alyak Посмотреть сообщение
Вы хоть раз сами косили траву ?
Косил. И некоторое время геодезистом работал.

Последний раз редактировалось Мирт; 14.09.2008 в 21:40.
Мирт вне форума   Ответить с цитированием Вверх
Старый 15.09.2008, 12:07   #15
alyak
Супер старожил форума

Регистрация: 17.03.2007
Пол: Не указан
Сообщений: 19,397
Вы сказали Спасибо: 461
Поблагодарили 26,770 раз(а) в 7,212 сообщениях
По умолчанию

Цитата:
Сообщение от Мирт Посмотреть сообщение
всё возможно металлическим предметом.

Косил. И некоторое время геодезистом работал.
мне уже надоедает подобная дискуссия , не обижайтесь если в следующий раз не отвечу .

На какой высоте вам удавалось скосить траву ? Чтоб тут не разводить дискуссии объясню суть , когда косишь ( особенно на неизвестном участке ) есть неровности земли , есть камни , и чтоб по ним не попасть обычно берут на 7-8 см выше . Или вам нужно металлическим предметом прокопать канаву , что совсем не отвечает заданным параметрам - 0,5 см или вы там ничего не найдете .

вообще советую проделать на практике и за свой счет , чтоб не было желания загонять трактор и снимать дерн .
alyak вне форума   Ответить с цитированием Вверх
Старый 15.09.2008, 15:00   #16
Ambas
Опытный форумчанин

Регистрация: 24.09.2007
Адрес: Київ->Плесецьке->Заокеанія
Пол: Мужской
Сообщений: 572
Вы сказали Спасибо: 6,514
Поблагодарили 265 раз(а) в 112 сообщениях
По умолчанию

Благодарен тем кто конструктивно отозвался на мою просьбу.
Траву покосил ибо действительно неудобно, да и приятно работать!
С диагоналями как основным контрольным моментом понял.
Так вроде стало яснее, да больно жалко нахомутать в такой ответственный момент!

А нет ли у кого толковой фотоподборочки собственной разбивки?
И есть ли какие хитрости в данном процесе если участок имеет уклон сантиметров так 30-40 по пятну здания?
Ambas вне форума   Ответить с цитированием Вверх
Старый 15.09.2008, 15:28   #17
alyak
Супер старожил форума

Регистрация: 17.03.2007
Пол: Не указан
Сообщений: 19,397
Вы сказали Спасибо: 461
Поблагодарили 26,770 раз(а) в 7,212 сообщениях
По умолчанию

Цитата:
Сообщение от Ambas Посмотреть сообщение
И есть ли какие хитрости в данном процесе если участок имеет уклон сантиметров так 30-40 по пятну здания?

никаких хитростей уроме того что нужно вбить допустим арматурины , и натянуть постараться с учетом перепада . Когда будете фундамент копать нужно определиться с "нулем" , вы будете убирать лишний грунт , добавлять или оставите как есть . Фундамент должен быть заглублен на глубину промерзания везде - а это 90 см для киева .
alyak вне форума   Ответить с цитированием Вверх
Старый 15.09.2008, 20:01   #18
Мирт
Форумчанин

Регистрация: 24.07.2008
Адрес: Киев
Пол: Мужской
Сообщений: 359
Вы сказали Спасибо: 6
Поблагодарили 103 раз(а) в 75 сообщениях
По умолчанию

Цитата:
Сообщение от alyak Посмотреть сообщение
мне уже надоедает подобная дискуссия , не обижайтесь если в следующий раз не отвечу .

На какой высоте вам удавалось скосить траву ? Чтоб тут не разводить дискуссии объясню суть , когда косишь ( особенно на неизвестном участке ) есть неровности земли , есть камни , и чтоб по ним не попасть обычно берут на 7-8 см выше . Или вам нужно металлическим предметом прокопать канаву , что совсем не отвечает заданным параметрам - 0,5 см или вы там ничего не найдете .

вообще советую проделать на практике и за свой счет , чтоб не было желания загонять трактор и снимать дерн .
Мне тоже надоела дискусия.Сначала у вас трава по пояс, теперь она уже по ботинок, теперь погрешность, вместо верёвки леска и т.д. У вас нет погрешности, колышки по отвесу устанавливаете, в траве по пояс. Мой вариант осуществим кто захочет тот сделает.

Последний раз редактировалось Мирт; 15.09.2008 в 20:05.
Мирт вне форума   Ответить с цитированием Вверх
Старый 15.09.2008, 21:18   #19
alyak
Супер старожил форума

Регистрация: 17.03.2007
Пол: Не указан
Сообщений: 19,397
Вы сказали Спасибо: 461
Поблагодарили 26,770 раз(а) в 7,212 сообщениях
По умолчанию

Цитата:
Сообщение от Мирт Посмотреть сообщение
Мне тоже надоела дискусия.Сначала у вас трава по пояс, теперь она уже по ботинок, теперь погрешность, вместо верёвки леска и т.д. У вас нет погрешности, колышки по отвесу устанавливаете, в траве по пояс. Мой вариант осуществим кто захочет тот сделает.
Это не у меня по ботинок , это у вас по ботинок . Это вы собрались косить . Поясняю дальше , косить можно двумя способами - обычной косой и мотокосой . Обычной косой нужно косить на рассвете пока есть роса , ибо потом не подсекается , мотокосу нужно или купить или где-то взять . Пятно моего дома например 200 кв м , это еще поработать нужно . Я не понимаю зачем себе придумывать сложности .

Я боюсь что вы никогда не делали или делали за чужие деньги коих не жалко .
alyak вне форума   Ответить с цитированием Вверх
Старый 16.09.2008, 17:05   #20
trik
Старожил форума
Аватар для trik

Регистрация: 27.10.2006
Адрес: crazytown
Пол: Мужской
Сообщений: 3,746
Вы сказали Спасибо: 1,407
Поблагодарили 3,591 раз(а) в 1,480 сообщениях
По умолчанию

я делал по этой инструкции. Получилось неплохо.

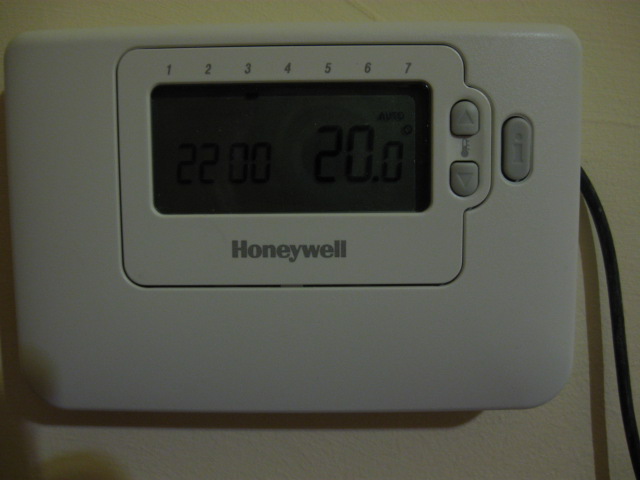

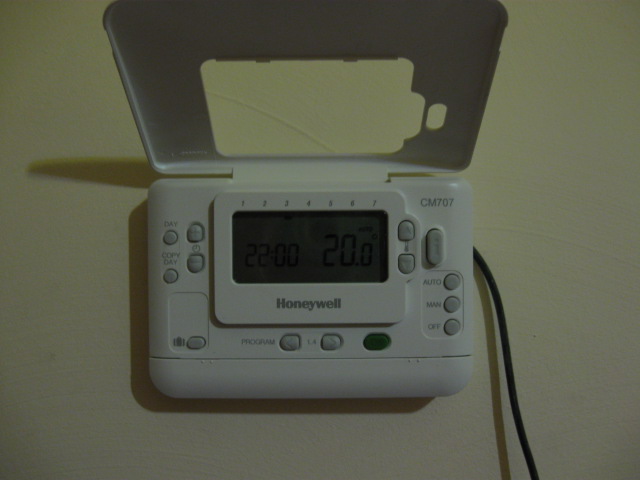

Миниатюры
foto1.jpg   foto2.jpg
trik вне форума   Ответить с цитированием Вверх
Этот пользователь сказал Спасибо trik за это полезное сообщение:
mjul (29.03.2010)
Ответ

Опции темы



Текущее время: 03:21. Часовой пояс GMT +2.

Если Вы пользователь

Вы можете зарегистрироваться как пользователь и использовать весь функционал форума.
В любой момент Вы можете изменить свой статус с пользователя на компанию зайдя в личный кабинет.

Регистрация пользователя

Если Вы компания

Вы можете зарегистрироваться как компания и вести свою деятельность на нашем сайте.
Вы также можете создавать темы и отвечать в форуме.

Регистрация компании
