Моя Nordpeis Ni-25 + Облицовка "своими руками"

[kosyak_alenj]

Решил создать тему по своей топке. Надеюсь, кому-то из форумчан, будет интересно.



Предистория. Несколько лет тому назад, еще на этапе ломательно-строительных работ по превращению летней дачи в жилой дом, был задуман камин, определено место установки.

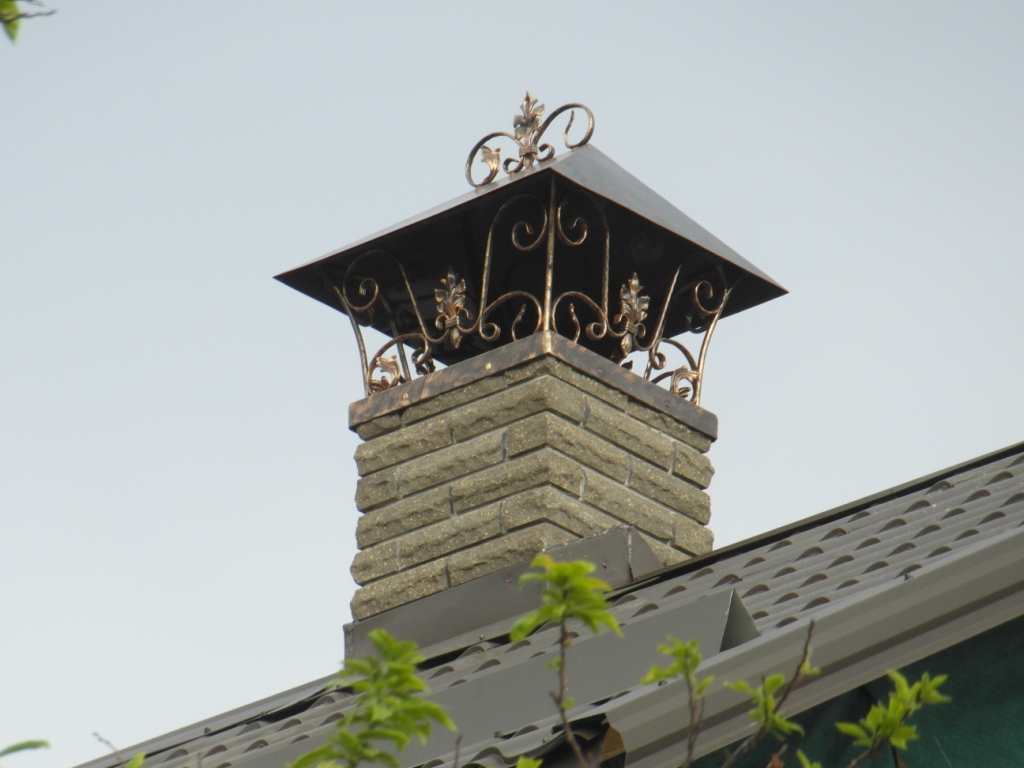

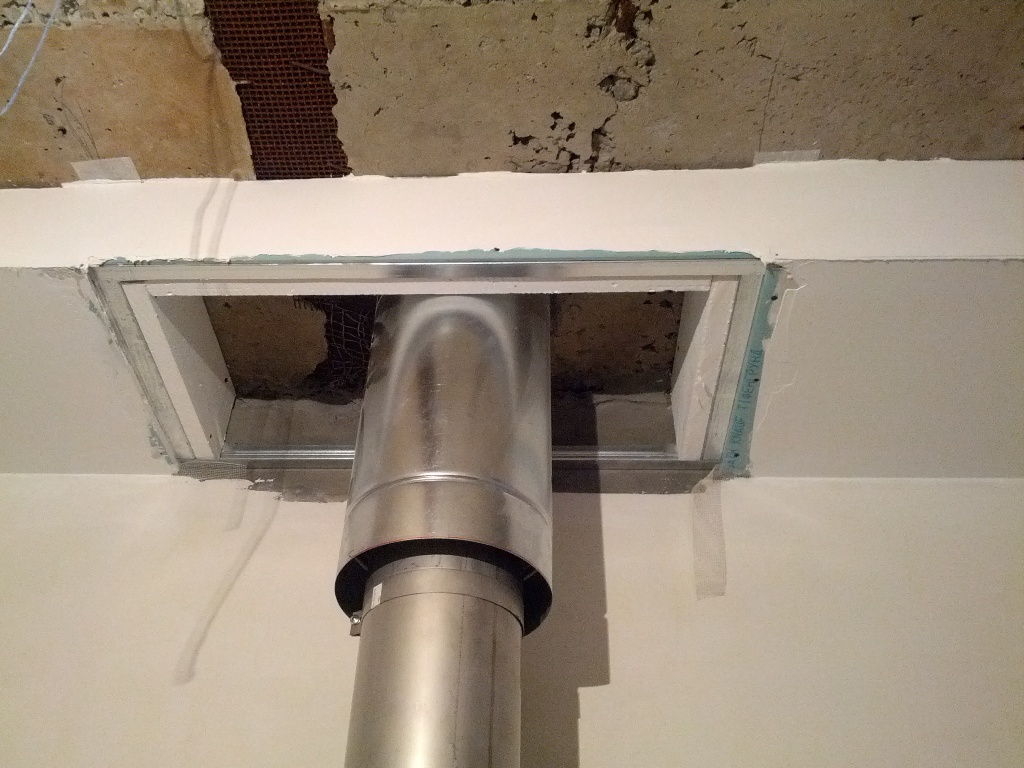

Не имея представления, от том, какой он будет, был залит постамент под него (сейчас бы не делал), заложен дымоход и торжественно воздвигнут надымник, а вместе с ним и букет от строителей в честь окончания работ по кровле.

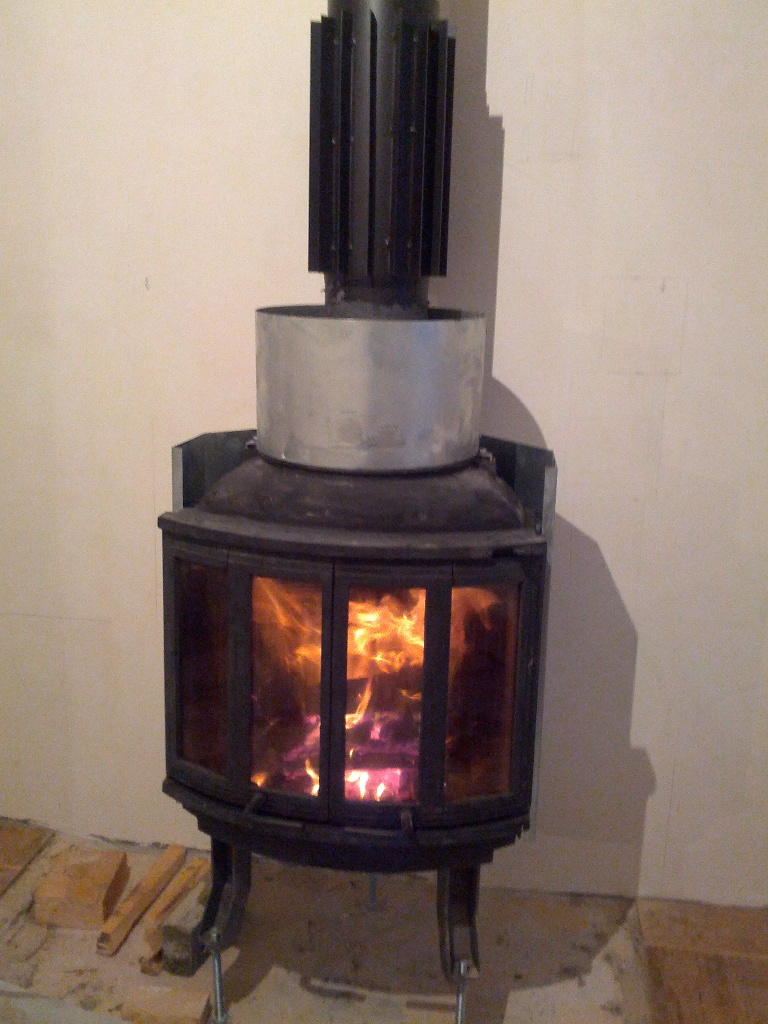

По сути. В прошлом году, после длительного «курения» разных форумов и борьбы с собственной жабой, была куплена топочка Nordpeis NI-25. В качестве бесплатного довеска к ней был получен также небольшой стальной воздушный теплообменник.

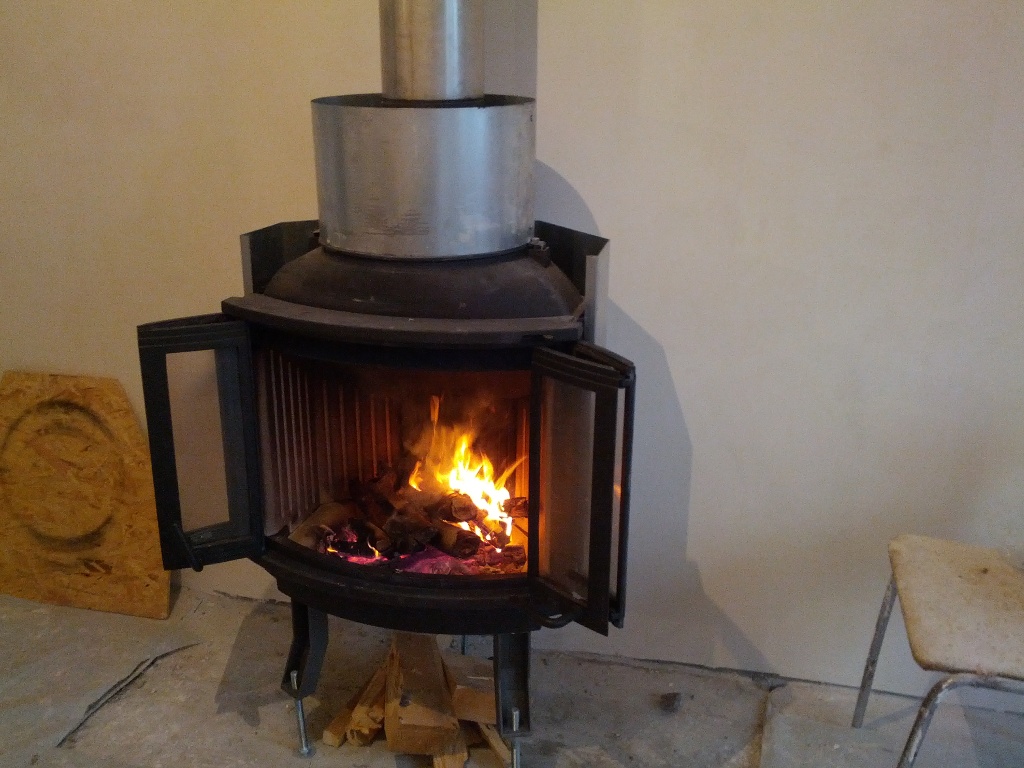

Все было привезено на стройку, разобрано на части, занесено в дом (тяжелое зараза), собрано в кучу и практически незамедлительно опробовано (естественно на остатках соснового стройматериала).



Топка эпизодически топилась всю зиму. То какими-то обрезками, то акацией, дарованной соседом, то дубовыми дровами.



На сосне, при растопке, сразу коптиться стекло и теплоизоляционные вставки, но постепенно, при прогреве топки, на вставках практически все обгорает, но боковые стекла остаются закопченными. На дубовых дровах (топил больше 4-х часов) очищается ВСЕ, видимо температура в топке гораздо выше.



Постепенно слезное умиление и детская радость от долгожданного подарка (себе любимому) прошли и начались мучительные вопросы изготовления облицовки.

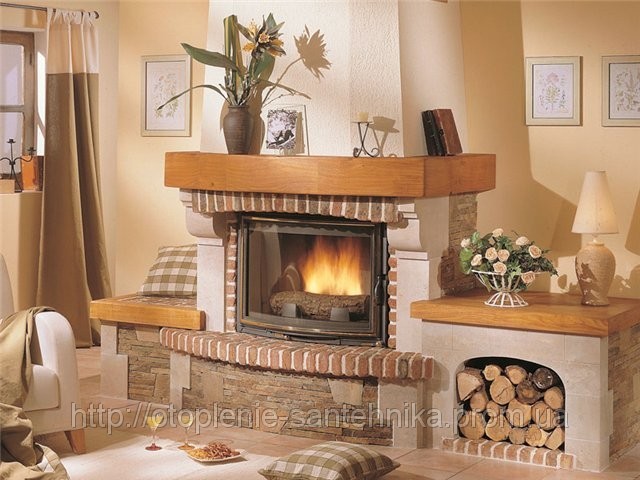

За основу была взята картинка из нета.



Очень хотелось иметь дровник под камином, но, из-за близко расположенных штатных ножек в топке, не срослось.



Цены за такой портал в исполнении специалистов не порадовали.



Руководствуясь пословицей про гончаров, «покурил» тему, набросал эскиз, привлек плиточников, закончивших класть плитку в ванной и находящихся в творческом поиске, и началось...

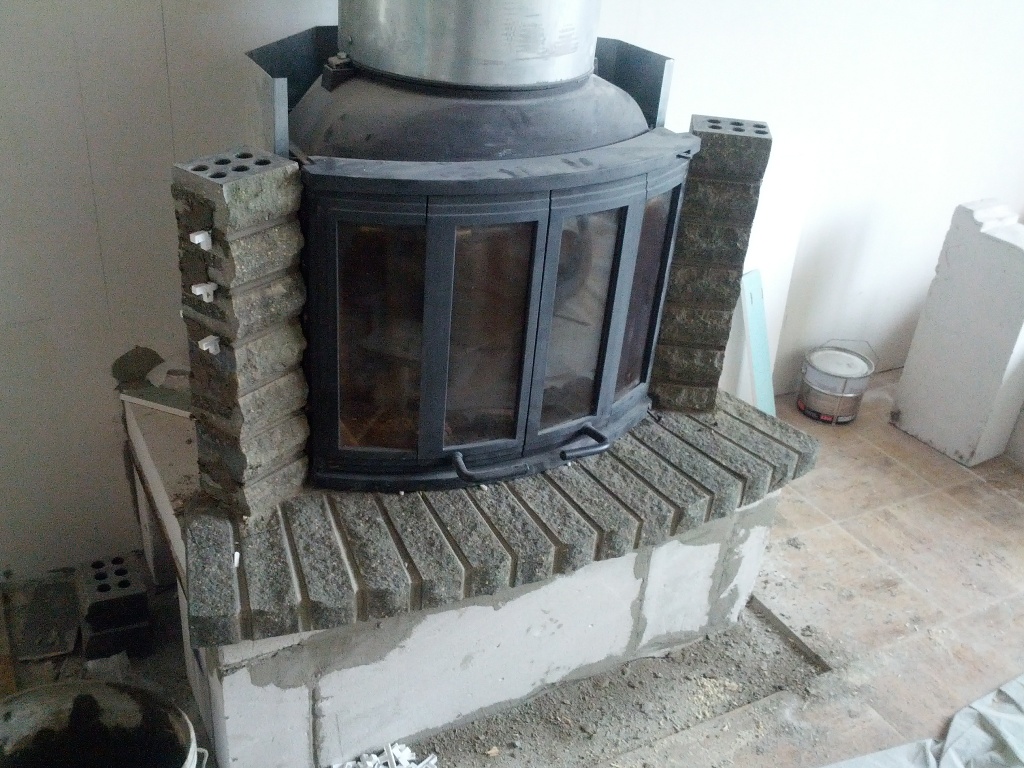

Основа облицовки – пеноблок (остался от стройки). Нижний фартух – прессованный кирпич «Литос» (частично был, частично докуплен). Кладку кирпича сначала пробовали сделать на кладачной смеси «Огонек». Впоследствии, в виду ее низкой прочности, была заменена на термостойкий клей для плитки до 1000С.



По мере готовности буду выкладывать фото с комментариями. Если будут вопросы - с удовольствием отвечу.

[usanin_n]



За основу была взята картинка из нета.



Цены за такой портал в исполнении специалистов не порадовали.



Константин, но ведь то что вы выложили КАК основу и то ЧТО вы начали строить это же абсолютно разные вещи. Поэтому то и цены вас не порадовали.

[kosyak_alenj]

Константин, но ведь то что вы выложили КАК основу и то ЧТО вы начали строить это же абсолютно разные вещи. Поэтому то и цены вас не порадовали.



Не такие уж и разные, Николай. Но то, что полностью повторить облицовку, как на фото, я со своим "колхозом" не смогу - факт. Не отрицаю.

[usanin_n]

Не такие уж и разные, Николай. Но то, что полностью повторить облицовку, как на фото, я со своим "колхозом" не смогу - факт. Не отрицаю.

А я бы хотел повторить. Это же интересно. ;) Только можно было интересней сделать

Ну ладно уже. Буду наблюдать

[kosyak_alenj]

А я бы хотел повторить. Это же интересно. ;) Только можно было интересней сделать



Я уже говорил, что мне ОЧЕНЬ нравятся ваши работы.



Собственно говоря ваши (в том числе) мастер-классы, с пошаговым разжевыванием процесса, меня и вдохновили на "попробовать самому".



Для вас, думаю, точно не проблема сделать интересней.

[usanin_n]

Я уже говорил, что мне ОЧЕНЬ нравятся ваши работы.



Собственно говоря ваши (в том числе) мастер-классы с пошаговым разжевыванием процесса меня и вдохновили на "попробовать самому".



Для вас, думаю, точно не проблема сделать интересней.

Константин, я буду почтительным наблюдателем.

Выкладываете фото побольше с разных ракурсов и особенно внутрянку

[kosyak_alenj]

Вылез первый бок.



На левой кирпичной стойке мастера оставили изнутри наплыв клея.

Он практически касался топки (зазор около 1мм).

С фасада заметно не было т.к. кирпич уложен под углом к топке.

Вчера вечером решил протопить немного и столбик лопнул посередине.

Даже не думал что у чугунины такое линейное расширение.



Сегодня мастера получили по строгачу, с обещанием поотрывать руки.

Сразу исправились: наплывы счистили, столбик вернули на место.

Для пущей надежности с тыльной стороны проармировали сеткой с клеем.



Для себя решил, что нужно топить после каждого этапа, для выявления косяков на стадии монтажа.

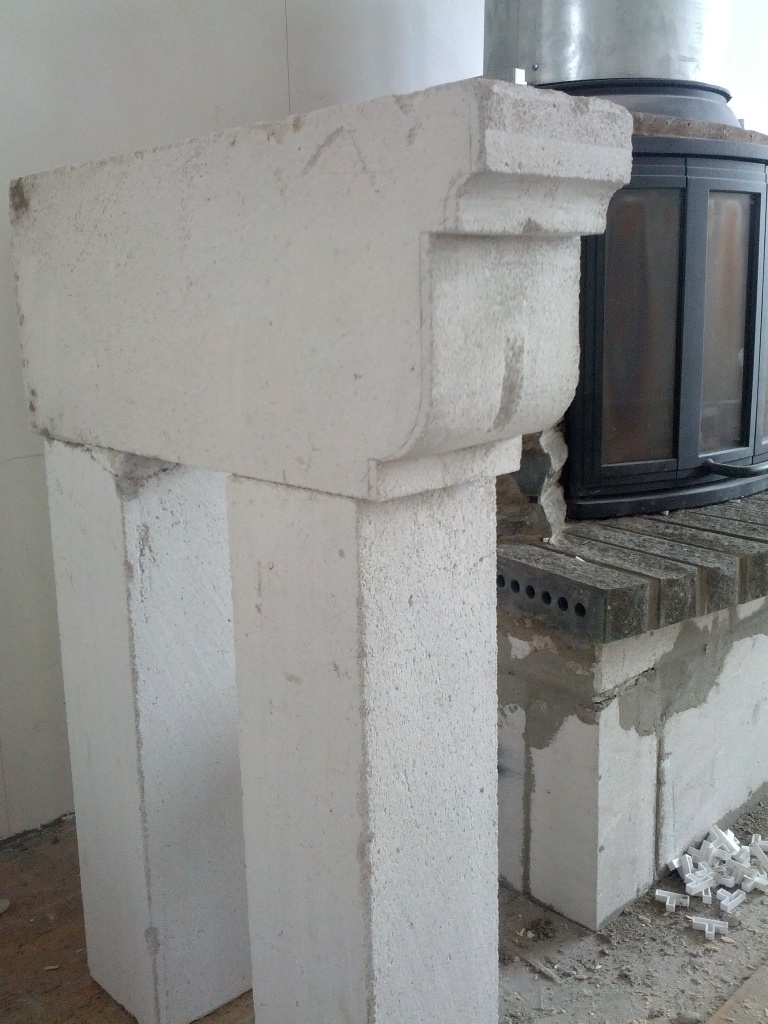

Сегодня закончили вырезать в черновую колоны и капители (вроде так называется).



В процессе изготовление перемычки. Фото пока нет.

[kosyak_alenj]

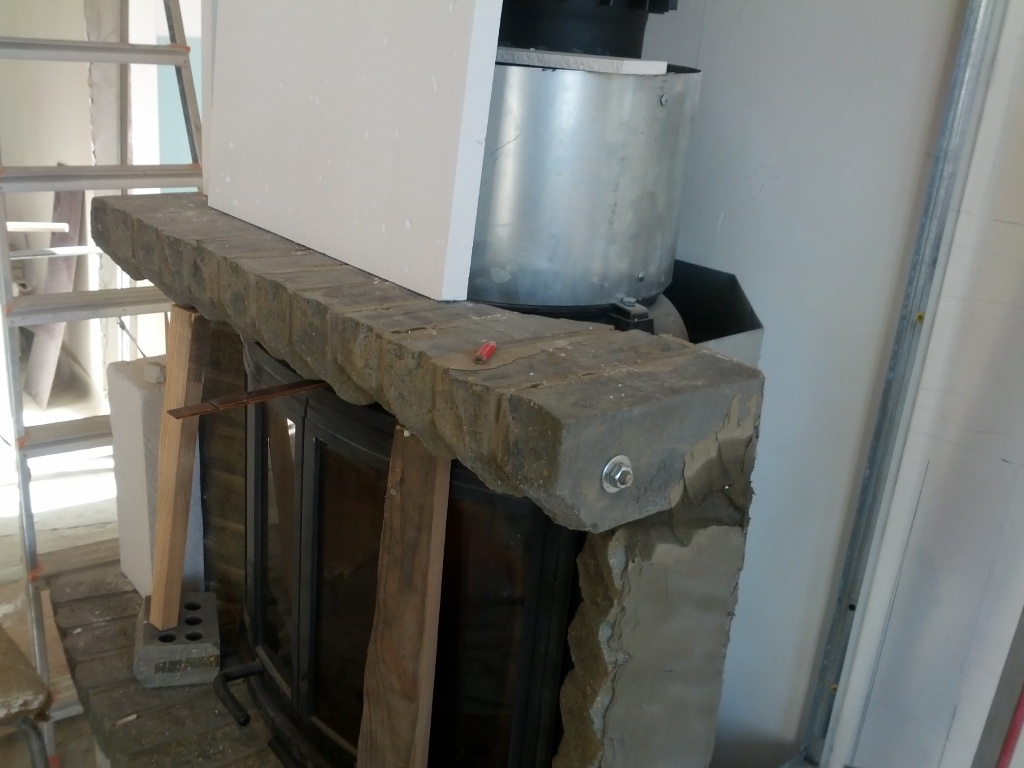

За 3-е суток застыла перемычка, продолжаем:

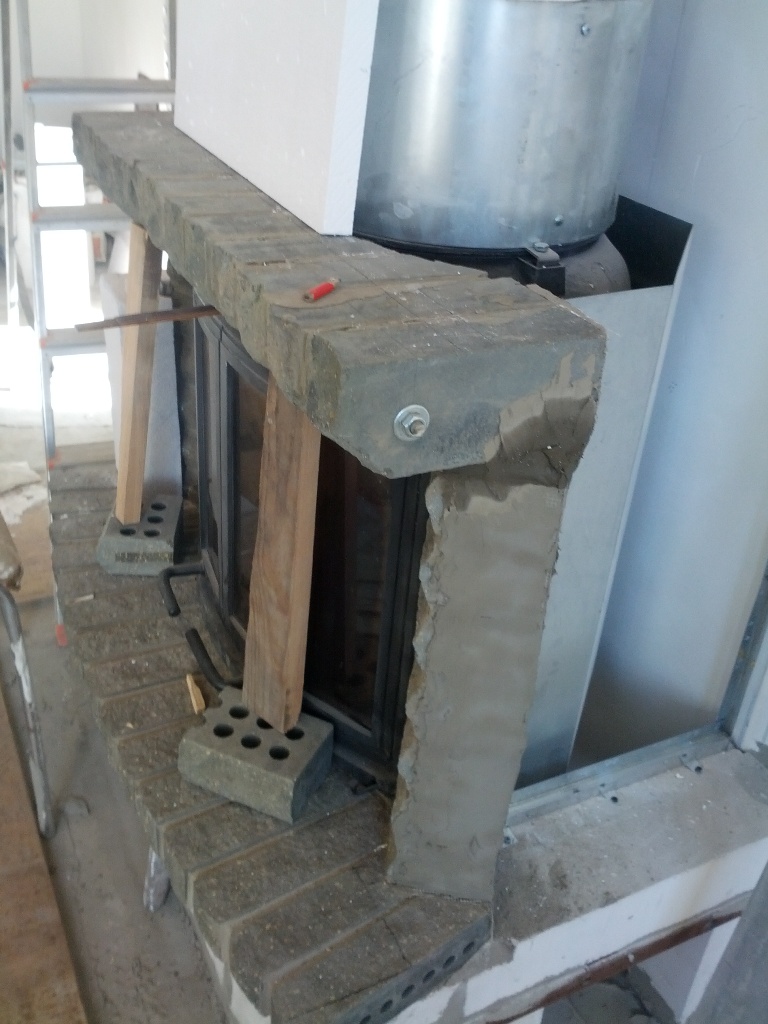

Фото 1,2 - установили перемычку

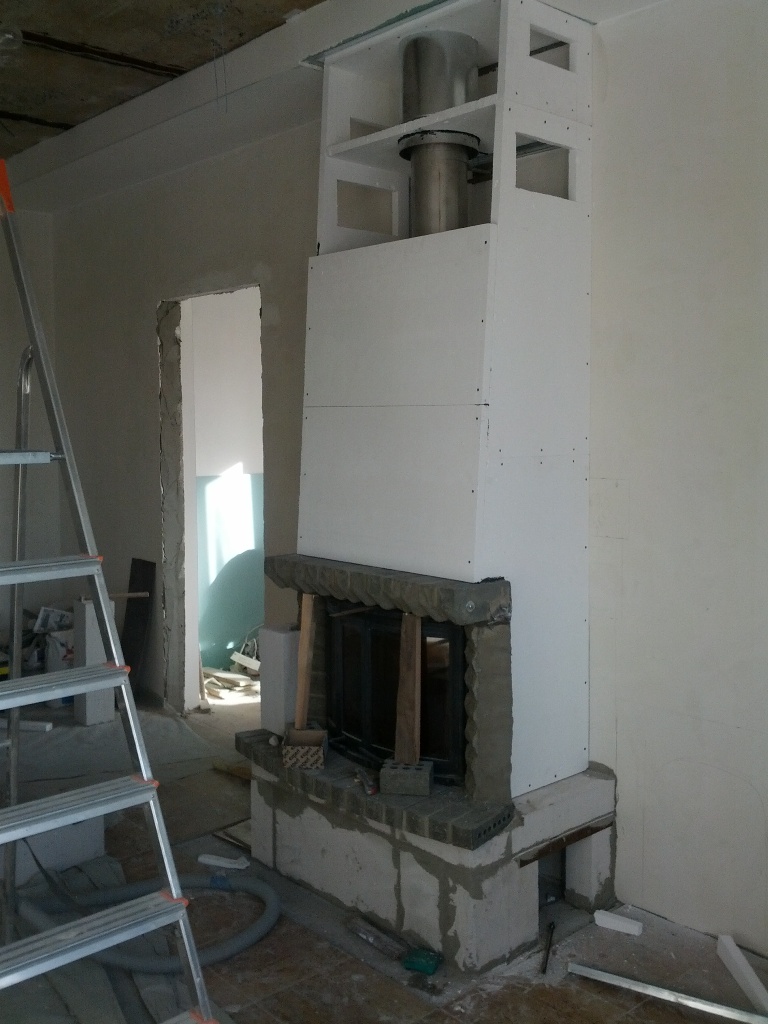

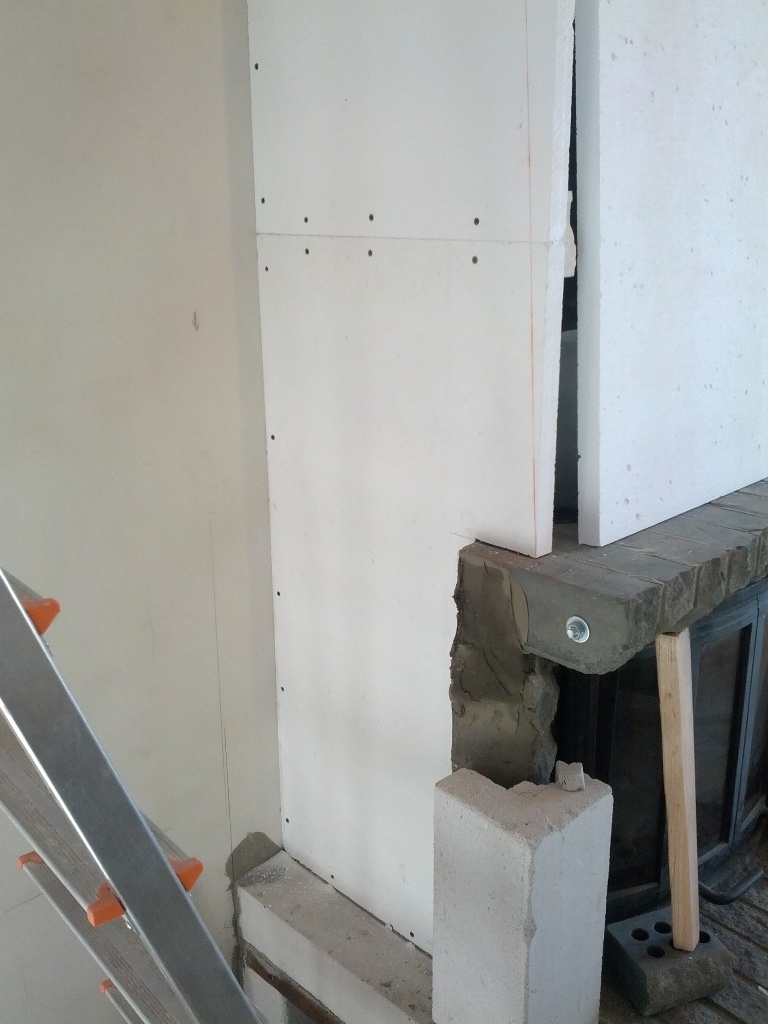

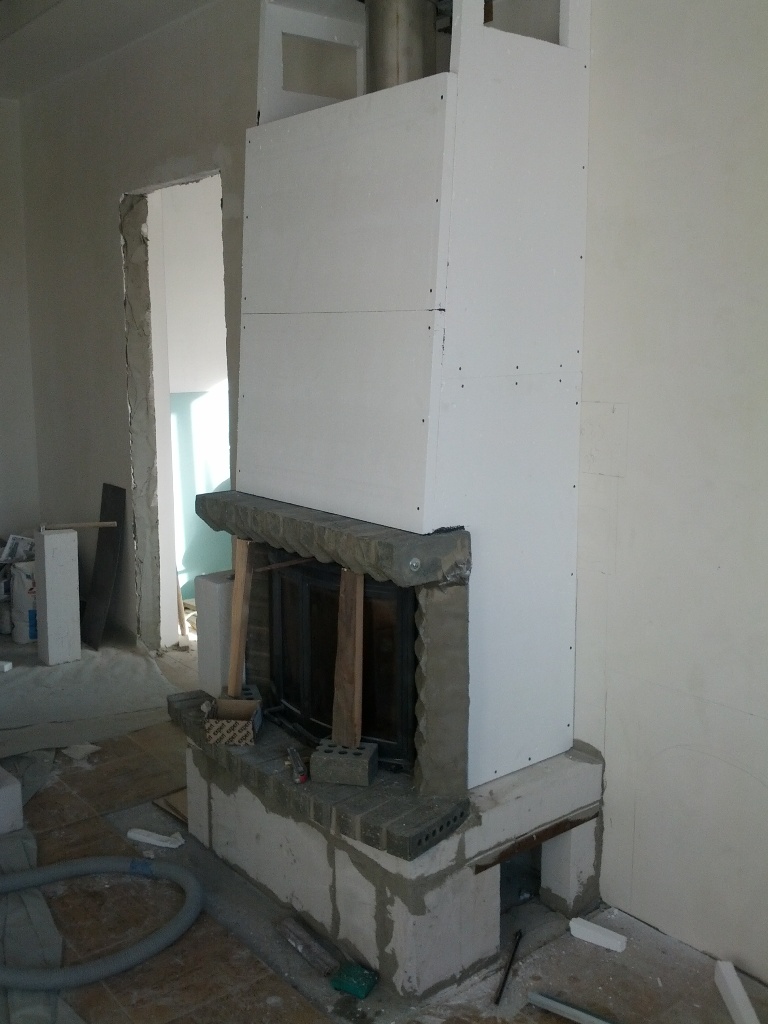

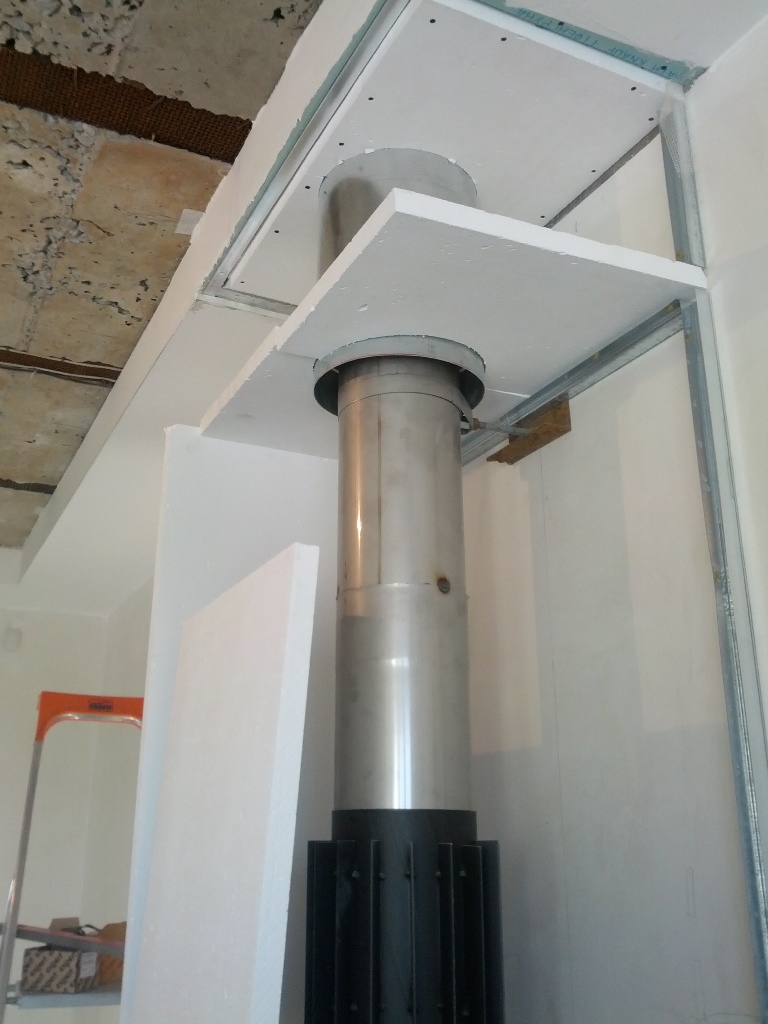

Фото 3-7 - делаем каркас из плит Promasil 950-KS.



Всего на каркас пошло 11 плит 1000х500х30 мм.



Фото 5 - в заготовках колон фигурно выпиливаем посадочные места под кирпичные элементы.

Занятие достаточно муторное. Постоянно отмечаешь-снимаешь -пилишь-ставишь-отмечаешь и так по кругу,

пока практически плотно не сядет.

Специально оставили небольшой люфт для заполнения клеем при установке.



Пока идет возведение каркаса подмастерьями, сам занимаюсь изготовлением деревянных заготовок

для каминной балки.

[kosyak_alenj]

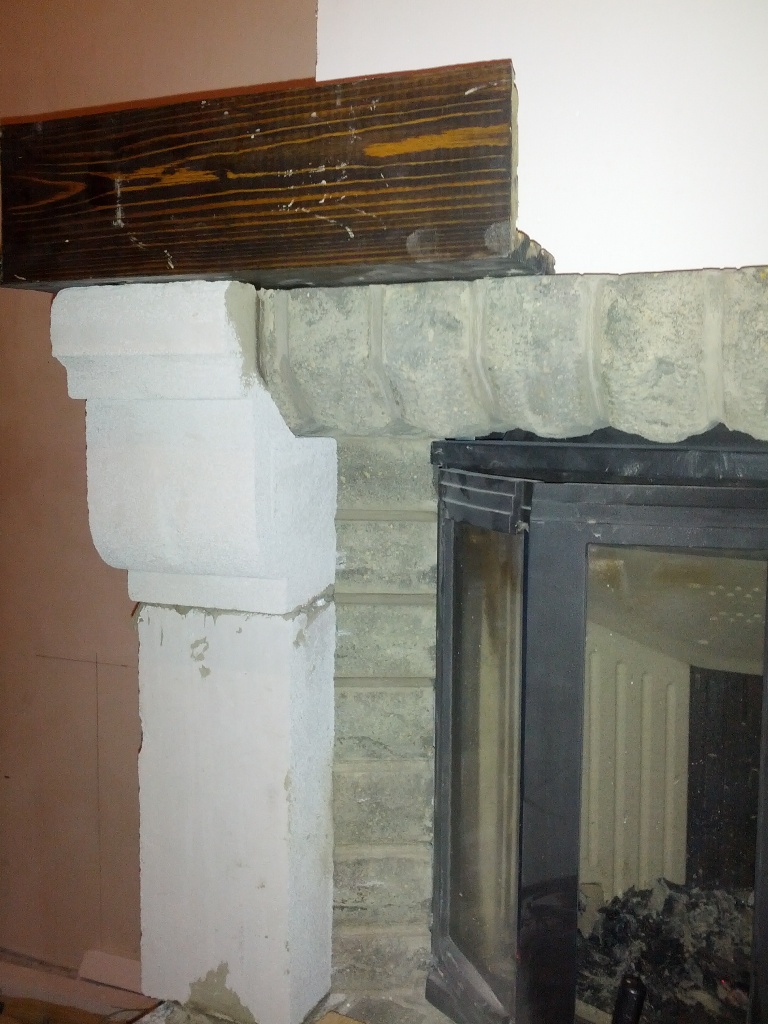

Установлены капители.



Появились размеры "в натуре" для окончания изготовления каминной балки



Параллельно делаю выкраски по дереву, для определенности с цветом.

[kosyak_alenj]

Спецы! Прошу консультации.

При длительной протопке кирпичная перемычка нагревается сверху до 80-90С.

Это нормально?

Думаю, может сверху (между кирпичем и деревом) базальтовый картон проложить?

[usanin_n]

Спецы! Прошу консультации.

При длительной протопке кирпичная перемычка нагревается сверху до 80-90С.

Это нормально?

Думаю, может сверху (между кирпичем и деревом) базальтовый картон проложить?

"Сверху" это где? Там где лежит полка? Или над топкой?

Чем меряете?

[GIM]

При длительной протопке кирпичная перемычка нагревается сверху до 80-90С.

Это нормально?

Между топкой и перемычкой должен быть вентилируемый зазор(20мм-желательно ,в плане).Больше дров в час чем рекомендует производитель в топке не сжигайте(топке нечего не будет а вот перемычку перегреете)

[kosyak_alenj]

"Сверху" это где? Там где лежит полка? Или над топкой?



"Сверху" - это на верхней грани кирпичной перемычки на которой будет лежать полка (балка). На последнем фото - это место где лежит кусок деревяшки с пробной выкраской.



Чем меряете?

Меряю пирометром.



Добавлено через 4 минуты

Между топкой и перемычкой должен быть вентилируемый зазор(20мм-желательно ,в плане)



Зазор выдержан. По инструкции >= 3мм. У меня между топкой и перемычкой зазор от 10 до 20мм (перепад из-за "неровности" кирпича).

[usanin_n]

Спецы! Прошу консультации.

При длительной протопке кирпичная перемычка нагревается сверху до 80-90С.

Это нормально?

Думаю, может сверху (между кирпичем и деревом) базальтовый картон проложить?

Константин, это то о чем я уже говорил, вернее писАл вам: "...просто есть масса ньюансов в монтаже облицовки..."

И вот мое сообщение выше

Константин, я буду почтительным наблюдателем.

Выкладываете фото побольше с разных ракурсов и особенно внутрянку

Дело в том, что я не согласен с вашим решением монтажа перемычки и начала монтажа короба. Конечно у каждого мастера свои наработки, но я этот момент реализую немного по другому

Змінено 13 березня 2014 користувачем usanin_n

[GIM]

Зазор выдержан. По инструкции >= 3мм. У меня между топкой и перемычкой зазор от 10 до 20мм (перепад из-за "неровности" кирпича).

Топка у Вас радиусная,перемычка прямая.Что то мне подсказывает что она (перемычка) лежит НАД топкой(на чугуне),а это самое горячее место .Если б были фото этого узла то можно б было оценить ситуацию.

[kosyak_alenj]

я этот момент реализую немного по другому



А как, если не секрет?



Добавлено через 9 минут

Топка у Вас радиусная,перемычка прямая.Что то мне подсказывает что она (перемычка) лежит НАД топкой(на чугуне),а это самое горячее место .Если б были фото этого узла то можно б было оценить ситуацию.



Фото узла, к сожалению, нет. Но перемычка, действительно, лежит над топкой.

Точнее над "губой" подачи воздуха на обдув стекла.

Под сам колпак топки в кирпичной перемычке "выбран" радиус.



Я сознательно так размещал перемычку по 2-м причинам:

1. Мне не нравиться в оригинальном портале на фото, что перемычка врезана в лицевую часть капителей.

2. Топку старался выдвинуть максимально вперед, относительно облицовки.

Если перемычку пускать перед топкой - она очень сильно нависает, а саму топку в глубине портала толком не видно.



Перемычку делать радиусной не стал из-за того, что полка над ней будет прямая.



Добавлено через 3 минуты

Возвращаюсь к исходному вопросу.



Из Вашего опыта 80-90С нагрев кирпича: нормально, много, мало?



Я, кстати, думаю что если перемычку выдвинуть еще вперед - она еще сильнее может нагреться от тепла, которое идет от стекла топки.



П.С. За кирпич я не переживаю. Переживаю за дерево и лак на нем.

[GIM]

При длительной протопке кирпичная перемычка нагревается сверху до 80-90С.

Это нормально?

Это больше чем допускается нормами.

[kosyak_alenj]

Это больше чем допускается нормами.



А какая температура по нормам?



Ссылок на нормативы мне не нужно.

[usanin_n]

А какая температура по нормам?



Ссылок на нормативы мне не нужно.

При прогреве участка древесины от «наружного источника тепла»:

• при нагревании до 105°С из древесины испаряется вода;

• при нагревании 120—150°С удаляются остатки влаги и начинается медленное и постепенное обугливание её, с образованием при этом самовоспламеняющегося на воздухе угля.


А по поводу секретов..

У меня балка, как правило изолирована снизу сзади и сверху. т.о. кирпич не аккумулирует много тепла

[kosyak_alenj]

У меня балка, как правило изолирована снизу сзади и сверху. т.о. кирпич не аккумулирует много тепла

Николай, уточните пожалуйста, кирпичная "балка" имеется в виду?

[usanin_n]

Николай, уточните пожалуйста, кирпичная "балка" имеется в виду?

На, да. Мы же о ней говорим. о её нагреве

[kosyak_alenj]

Продолжаем. Меня на стройке пару дней не было.

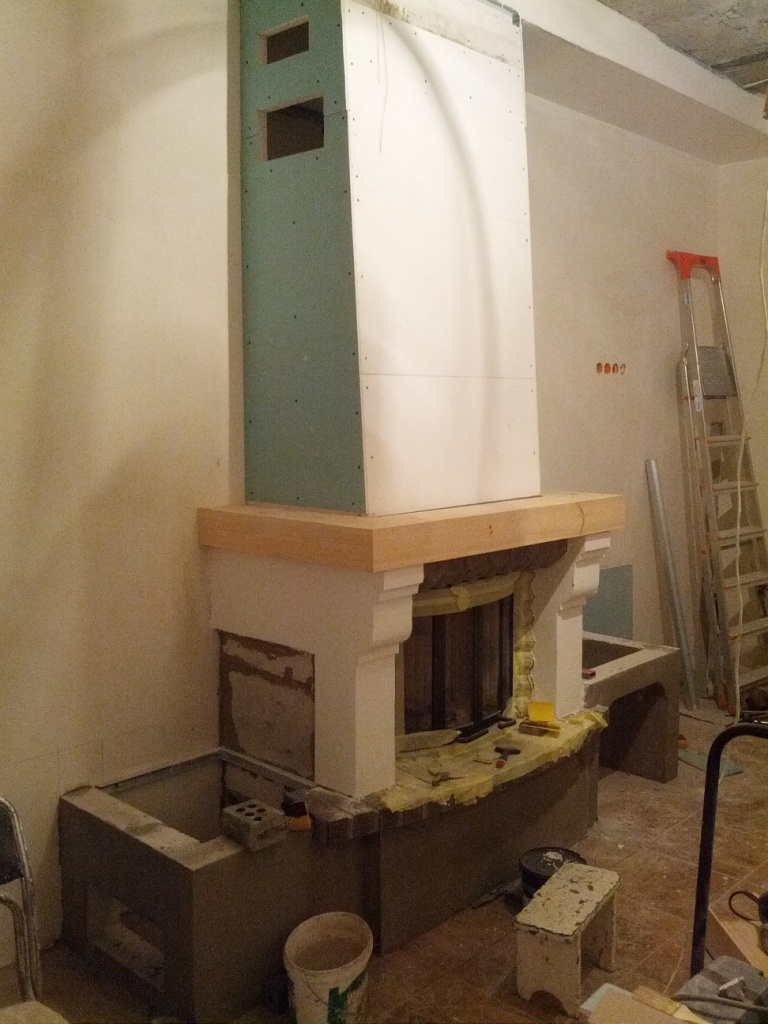

Сегодня увидел конструкцию, уже похожую на мой камин.



Построены тумбы из пеноблока. Перетянуты клеем с армосеткой;



Добавлены по 2 кирпича предкаминной полки с каждой стороны.

Раньше не могли положить т.к. они лежат на тумбах.



Колоны и капители зашпаклеваны шпаклевкой Унифлот (почти в чистовую) .



Короб из промасила решили обшить остатками ГК.

По технологии промасил (суперизол и пр.) нужно по мокрому штукатурить перед дальнейшей отделкой .

А мы решили не морочиться ;)!

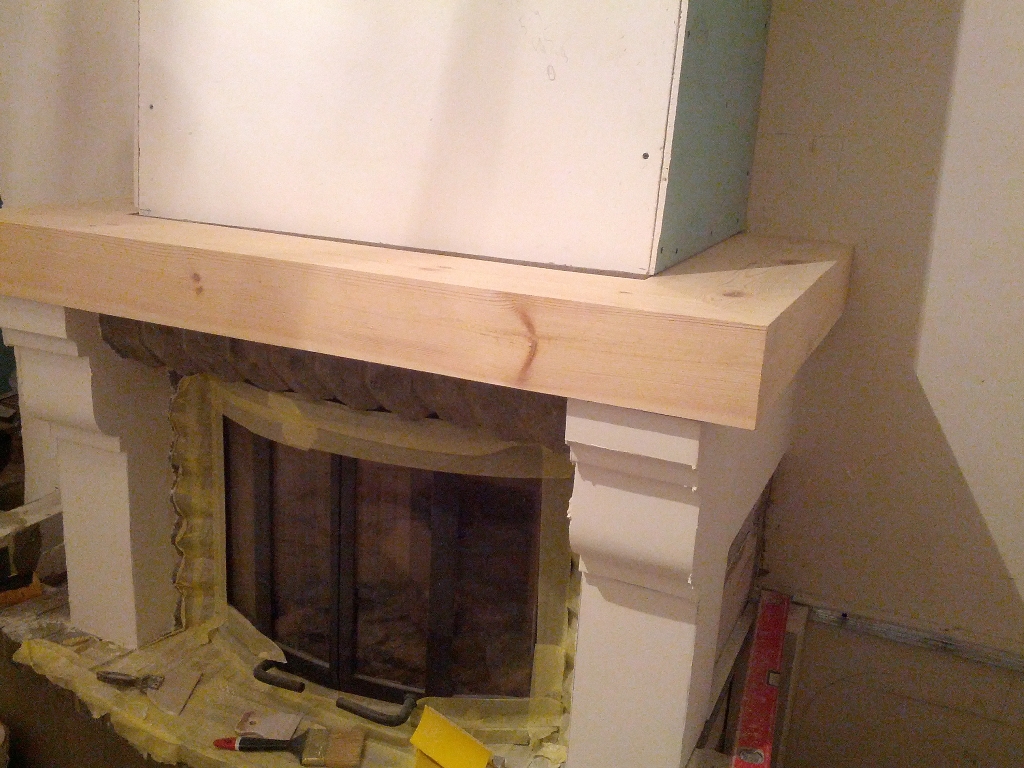

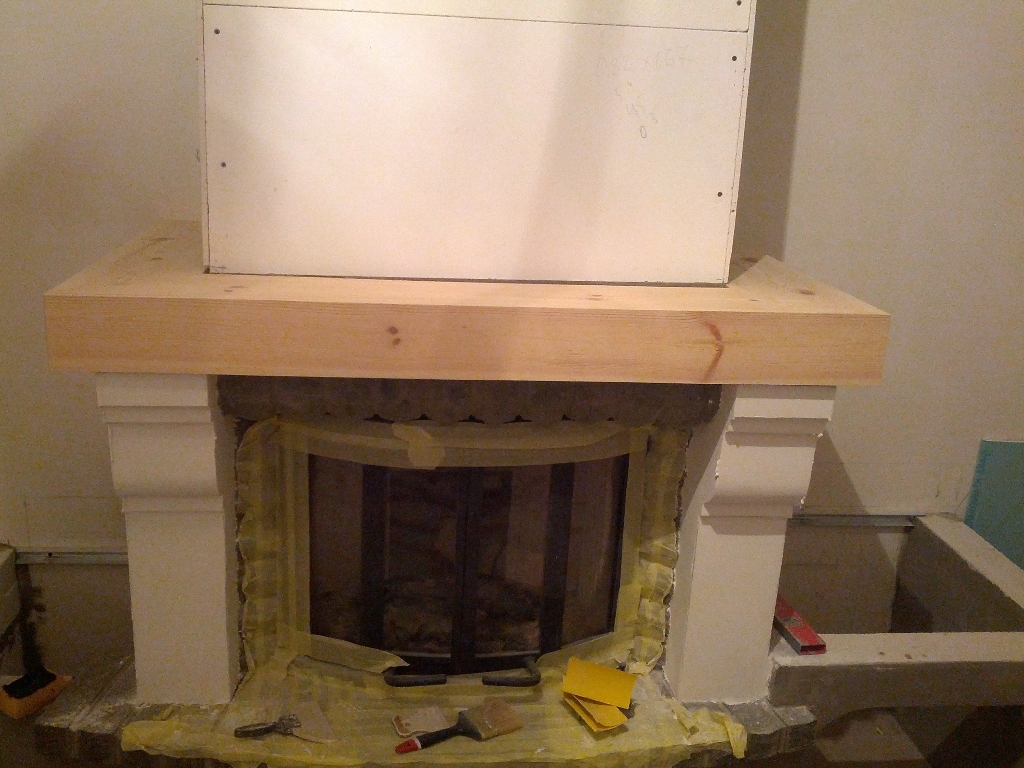

Уже вечером примерил балку камина перед шлифовкой и покраской.

[usanin_n]

Так как вопрос нагревом балки решили, Константин? Или просто махнул рукой и всё?

[kosyak_alenj]

Так как вопрос нагревом балки решили, Константин? Или просто махнул рукой и всё?



Нет не махнул.

По поводу температур вы мои переживания развеяли. Ведь в моем случае даже 105°С нет.

Еще, на всяк случай, я между кирпичом и деревом проложу базальтовый картон, толщиной 5мм.

[usanin_n]

Нет не махнул.

По поводу температур вы мои переживания развеяли. Ведь в моем случае даже 105°С нет.

Я не хочу выглядеть "столпом и опорой истины"
