Самая бюджетная электро-автономка

[orel]

так закончили с флудом в теме



orel - мог бы мне в личку кинуть, я бы дал нормальный доступ



Добавлено через 3 минуты

1) (ссылка устарела)

2) (ссылка устарела)

3) (ссылка устарела)

О самые главные в одном месте

По щелочным если найду - напишу.

[ToxaRat]

давно не писал, дел слишком много, но вчера нашел время заняться еще одной частью этого уже комплексного решения - да-да аккум+инвертор+панель мне мало - восприятие начало меняться и подстраиваться под задачу.



Собственно одна из подзадач, которая возникла это свет в доме.

Решил поиграться со светодиодами, но не просто единичным - как оказалось не люблю я точечные светильники а чем-то длинным (в квартире предпочитаю лампы дневного света)

В связи с этим выбор пал на светодиодные ленты, разобрался в их названиях спецификациях и для чего они предназначены.



Для сарая выбрал следующую - 12V 5M 500CM Waterproof White 3528 300 LED SMD Flexible Strip Light 3M-Tape - US $15.49

(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)

Показалась мне очень практичной:

- водонепроницаема

- длинная

- свободно режется нужными кусками

- белый свет

- на 12в

- с клеящейся лентой снизу

- через разные 8мм конекторы ею можно хоть картины рисовать



Приехала:

(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)

Бабины меня конкретно попёрли



Они конкретно засиликонены, это видно лишь вблизи, думаю можно и в ведро с водой опустить



(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)

Заказал 2 ленты по 5 метров и все возможные коннекторы

Пришла авиапочтой в конверте, а вот БП на 12в, который я тоже заказал идёт отдельной посылкой - специально всё заказал у одного продавца



(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)

Сразу подключил коннектор маму к ленте



(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)

К нему коннектор папу к Аиде - она отлично работает в режиме БП на 12в 10А аж 120вт



(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)

И лента засияла

Еще круче чем на ебее

[ToxaRat]

Сравнение с лампой дневного света - лента в 2 раза ярче, но это ощущение присутствия а ведь нужно еще и научно доказать



Так как фотограф я вроде очень, решил провести пару экспериментов по определию, кто из них ярче.

Перевёл фотоаппарат полностью в ручной режим, зафиксировал диафрагму, выдержку, ISO и начал

(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)(%D1%81%D1%81%D1%8B%D0%BB%D0%BA%D0%B0%20%D0%BD%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%83%D1%81%D1%82%D0%B0%D1%80%D0%B5%D0%BB%D0%B0)

Вид прямой - Вместе, лента, лампа

Естественно тут я схалтурил не в пользу ленты - светодиоды нужно развернуть прямо в глаза, но так как лента свежая она постоянно норовит скрутиться, в результате диоды светят в бок, но меня и так устроило



Вид вниз, пол - Вместе, лента, лампа

Однозначно лента лучше лампы, только нужно понимать как её лучше установить, светит она дальше, но имеет более узкий угол освещения



Вывод - лентой очень доволен, дети думали что я ёлку собираюсь наряжать

Из негатива - она очень вонючая, оттого и приходит наверно в герметичном пакете, нужно как минимум дать ей пару дней прованять иначе будет не только тошнить, от её запаха сразу начинаются головные боли.

Если хотябы 5 секунд посмотреть на диод - сварочный зайчик будет еще 5 минут на зрачке оставаться



Что можно еще - я намеренно взял ленту с плотностью 60диодов на метр, есть еще такая же но 120диодов на метр - как то побоялся что потребление будет слишком большим

Можно еще взять ленту классом повыше.

Номер в ленте "3528" - означает размер диодов 3.5мм*2.8мм, есть лента куда круче - "5050" с диодами 5мм*5мм, это наверно уже сварка ;)

Естественно и потребление выше

Еще можно взять разного цвета или вообще цветную и с пультом позволяющим выставить любой свет - прямо неограниченная фантазия по интерьеру



Полная спецификация моей ленты:

Specifications:

● Color: White

● View angle:120°

● Working Voltage: DC12V

● LED Type: SHARP original chips 3528 LED

● LED Quantity: 300 leds/5 Meter, 60 led/Meter

● Luminous Flux: 420Lumens/Meter

● Working Current: 0.4A/Meter, 2A/5 Meters

● Output power: 4.8W/Meter, 24W/5Meters

● Working Tempreture:-20 to 50°

● Size: L500cm (5M) x W0.8cm x T0.2cm

● Protection Rate: WaterProof

● Long life span: 100,000+ hours

● Certification: CE and RoHS



Как видим 5метров тянут 2А или 12в*2А=24вт, что для автономки самое оно

[orel]

Они конкретно засиликонены, это видно лишь вблизи, думаю можно и в ведро с водой опустить

Нормально в аквариумах работают

[ToxaRat]

Нормально в аквариумах работают

после твоих слов - хана моему 300л аквасу ;)

[Svet_LED]

Нормально в аквариумах работают

Только подальше от воды и разрывающихся пузырьков, а то быстро выйдет из строя.



Добавлено через 1 минуту

после твоих слов - хана моему 300л аквасу

Растениям может не понравится.

[orel]

Растениям может не понравится.

А не кто и не говорит, что в травниках ленты заменяют основой свет, а вот как дополнительное им очень нравится. А рыбы просто тащатся от света заката в RGB-лентах с диммером закат

[Seva1964]

● Long life span: 100,000+ hours

---

● Long life span: 100,000,000,000,000 + ещё очень и очень много hours



для автономки самое оно

---

Для бюджетной автономки самое оно начинается от 120 Лм*Вт в рабочем режиме. 75 Лм*Вт либо на треть понижает время автономной работы, либо на треть повышает стоимость генерирующей и аккумулирующей составляющих.

[ToxaRat]

Для бюджетной автономки самое оно начинается от 120 Лм*Вт в рабочем режиме. 75 Лм*Вт либо на треть понижает время автономной работы, либо на треть повышает стоимость генерирующей и аккумулирующей составляющих.

Luminous Flux: 420Lumens/Meter

● Working Current: 0.4A/Meter, 2A/5 Meters

Следуя вашей логике

Если эта лента 4.8 Вт*метр и это 420 Лм на метр

мы имеем на ватт: 420 Лм / 4.8 Вт = 87.5



И разве более яркие не греются сильнее?

Как вы вышли на соотношение 120 Лм*Вт?

[Seva1964]

Следуя вашей логике

Если эта лента 4.8 Вт*метр и это 420 Лм на метр

мы имеем на ватт: 420 Лм / 4.8 Вт = 87.5

---

Следуя вашей логике, основанной на небольшой хитрости продавцов, получается 87,5. Небольшая хитрость состоит в том, что 420 Лм. указывается для только что включённой ленты при комнатной температуре. Когда лента выходит на рабочий режим (прекращается нагрев под слоем силикона), эффективность снижается прямо пропорционально разности между комнатной и фактической температурой.



Как вы вышли на соотношение 120 Лм*Вт?

---

Это типичное соотношение для LED XB-D и XT-E с цветовой температурой от 4500 К. Работающих на токе 350 мА при нагреве 85 градусов по Цельсию. Неафишируемый производителем способ позволяет добиться такого соотношения и для 2200 ... 3000 К.

[AndyAntonov]

Неафишируемый производителем способ позволяет добиться такого соотношения и для 2200 ... 3000 К.

А в чём заключается способ? Кстати, лента на фото страдает заметной «синевой». 5000+К?

[Seva1964]

А в чём заключается способ?

---

Увеличение силы тока в два раза увеличивает падение напряжения на LED. Потребляемая мощность возрастает больше, чем в два раза, а световой поток возрастает, в лучшем случае, в 1.9 раз.

Способ заключается в уменьшении силы тока.

[AndyAntonov]

Гм, т.е. работать на 30-50% номинала?

[Seva1964]

Гм, т.е. работать на 30-50% номинала?

---

В идеале, на 5...7% от "номинала". От $15 за каждый ватт.

[matrot]

---

Увеличение силы тока в два раза увеличивает падение напряжения на LED. Потребляемая мощность возрастает больше, чем в два раза, а световой поток возрастает, в лучшем случае, в 1.9 раз.

Способ заключается в уменьшении силы тока.

Что касается LED, то напряжение на них, при увеличении тока в два раза, возрастает максимум на процентов пять

Это позволяет утверждать, что рассеиваемая мощность возрастет

, как и световой поток, примерно в 2 раза.

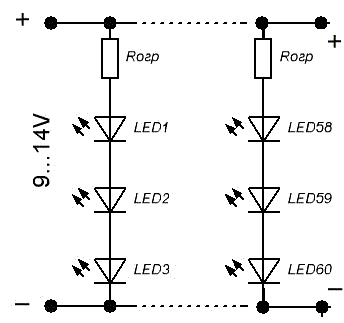

Что касается светодиодных лент, то я их не отнес, бы, к удачным элементам автономного освещения, из-за наличия токоограничивающих резисторов.

С другой стороны, борьба за ватты не должна доходить до маразма.

Проще увеличить ток в 2 раза, чем цеплять еще одну ленту, для получения весьма сомнительной выгоды.

[AndyAntonov]

Тут вопрос в прочих условиях. При питании от сети — да, смысла нет. При питании от СБ (СБ как основной источник ЭЭ) — уже может быть оправдано. Потому что СБ, АКБ и прочие потроха тоже стоят дорого.

[Seva1964]

Что касается LED, то напряжение на них, при увеличении тока в два раза, возрастает максимум на процентов пять

Это позволяет утверждать, что рассеиваемая мощность возрастет

, как и световой поток, примерно в 2 раза.

---

Это позволяет утверждать, потребляемая мощность возрастает в 2,1 раза. Световой поток, при этом, возрастает максимум в 1,9 раза.



С другой стороны, борьба за ватты не должна доходить до маразма.

---

Борьба за эффективность Лм*Вт при 28 копейках за кВт*ч есть маразм.

[ToxaRat]

Проще увеличить ток в 2 раза, чем цеплять еще одну ленту

увеличить ток в 2 раза это законектить ленту с обоих сторон?

[Seva1964]

увеличить ток в 2 раза это законектить ленту с обоих сторон?

---

Это подключить последовательно амперметр, и потихоньку поднимать напряжение на выходе импульсного блока питания при помощи переменного сопротивления ADJ. Перед процедурой нужно убедиться, что произведение удвоенной силы тока (А) на 13,5 (В) не превышает допустимую выходную мощность блока питания (Вт).

[matrot]

---

Перед процедурой нужно убедиться, что произведение удвоенной силы тока (А) на 13,5 (В) не превышает допустимую выходную мощность блока питания (Вт)

, а сам ток - максимальную величину тока для LED Змінено 20 листопада 2013 користувачем matrot

[Seva1964]

а сам ток, максимальную величину тока для LED

---

Из "даташита" на конкретные LED, напаянные на ленту.

[ToxaRat]

Это подключить последовательно амперметр, и потихоньку поднимать напряжение на выходе импульсного блока питания при помощи переменного сопротивления ADJ. Перед процедурой нужно убедиться, что произведение удвоенной силы тока (А) на 13,5 (В) не превышает допустимую выходную мощность блока питания (Вт).

Боюсь мне такой геморрой не нужен, слишком как-то сложно

Я вижу эту схему так: Аккум->контролер->выключатель->лента

Ничего лишнего



Смысл всей этой процедуры если лента подключена к аккуму через солнечный контроллёр?

Тот на 10А, БП Аиды тоже на 10А, потолок в 10А считаю достаточным



Послушаю пожалуй только совета подключать ленту с обоих сторон

[matrot]

Послушаю пожалуй только совета подключать ленту с обоих сторон

Это бессмысленно.

[Seva1964]

Ничего лишнего

---

Ничего лишнего, если бы не двойной электрический слой АКБ. Из-за которого вместо расчётных 12,2 ... 12,4 В, лента может схлопотать 14,4 В.

[matrot]

---

Ничего лишнего, если бы не двойной электрический слой АКБ. Из-за которого вместо расчётных 12,2 ... 12,4 В, лента может схлопотать 14,4 В.

Как и бессмысленно регулировать напряжение:

- Led и так работают в режимах близких к оптимальному

- непонятно как регулировать это напряжение, т.к. ток неизвестен, и измерить его невозможно
