Как подобрать вводной кабель при трехфазном подключении

[BAV_Lug]

С одной фазой все понятно, а вот с тремя не понятно какое сечение брать кабеля для нулевого проводника. Рассчитывать как суммарную мощность по трем фазам?

Подключение 15кВт, счетчик на столбе, от счетчика до вводного автомата в доме будет порядка 40 метров. Кабель со столба сразу в землю.

Предварительно подобрал такой - АВБбШвнг 4х10

Достаточно, или нужно смотреть в сторону 16-ти квадратов?

[Narval]

52 минуты назад, BAV_Lug сказал:

С одной фазой все понятно, а вот с тремя не понятно какое сечение брать кабеля для нулевого проводника. Рассчитывать как суммарную мощность по трем фазам?

Подключение 15кВт, счетчик на столбе, от счетчика до вводного автомата в доме будет порядка 40 метров. Кабель со столба сразу в землю.

Предварительно подобрал такой - АВБбШвнг 4х10

Достаточно, или нужно смотреть в сторону 16-ти квадратов?

Не берите алюминий.

возьмите ввгнг - 4*6 достаточно

4*10 это уже 55а -30 квт

[AOZ1]

1 час назад, BAV_Lug сказал:

до вводного автомата в доме будет порядка 40 метров.

Берите 16 квадратов алюминия в броне. Если реально 15 киловат будет, будете землю греть на 40 метрах длины с 10 квадратами. Да и по поводу люминия не переживайте, раз в 5 лет клеммы подтягивать надо и все будет хорошо. Ну и клеммники в автоматах, чтобы только стальные были. Никаких ваг и прочих самозажимных контакторов. Только болты. Короче с медью только через сталь. Я когда освещение по двору на меди и алюминии посчитал 10 лет назад прозрел. И ниче все работает. А дома и в щитках, да только медь.

Возьмите 5 жил. Если наберете мощность однофазными потребителями пустите землю из кабеля под умощнение нейтрали.

Змінено 31 грудня 2021 користувачем AOZ1

[BAV_Lug]

1 час назад, Narval сказал:

Не берите алюминий.

возьмите ввгнг - 4*6 достаточно

4*10 это уже 55а -30 квт

И как его в землю закапывать? А бронированный медный вообще каких-то дурных денег стоит ((

[Narval]

11 минут назад, BAV_Lug сказал:

И как его в землю закапывать? А бронированный медный вообще каких-то дурных денег стоит ((

В полиэтиленовой трубке.



[BAV_Lug]

1 минуту назад, Narval сказал:

В полиэтиленовой трубке.



Рассматривал такой вариант, но напрягает возможный конденсат в ней, да и выход на столбе не понятно как корректно изолировать от попадания осадков.

[AOZ1]

13 минут назад, BAV_Lug сказал:

но напрягает

Перекопать через 10-15лет. Влага как раз для полиэтиленовых кабелей не проблема.

Змінено 31 грудня 2021 користувачем AOZ1

[igorjk]

18 часов назад, BAV_Lug сказал:

С одной фазой все понятно, а вот с тремя не понятно какое сечение брать кабеля для нулевого проводника. Рассчитывать как суммарную мощность по трем фазам?

Подключение 15кВт, счетчик на столбе, от счетчика до вводного автомата в доме будет порядка 40 метров. Кабель со столба сразу в землю.

Предварительно подобрал такой - АВБбШвнг 4х10

Достаточно, или нужно смотреть в сторону 16-ти квадратов?

Все зависит от характера нагрузки. Если полноценная 3ф, то нейтральный проводник может быть меньшего сечения. Если же однофазные, то сечение нейтрали должно быть не менее сечения  фазного проводника.

Если 3ф то ток в каждой фазе будет порядка 30А,  если же 1ф, то сечение подбирайте исходя из номинала вводного АВ

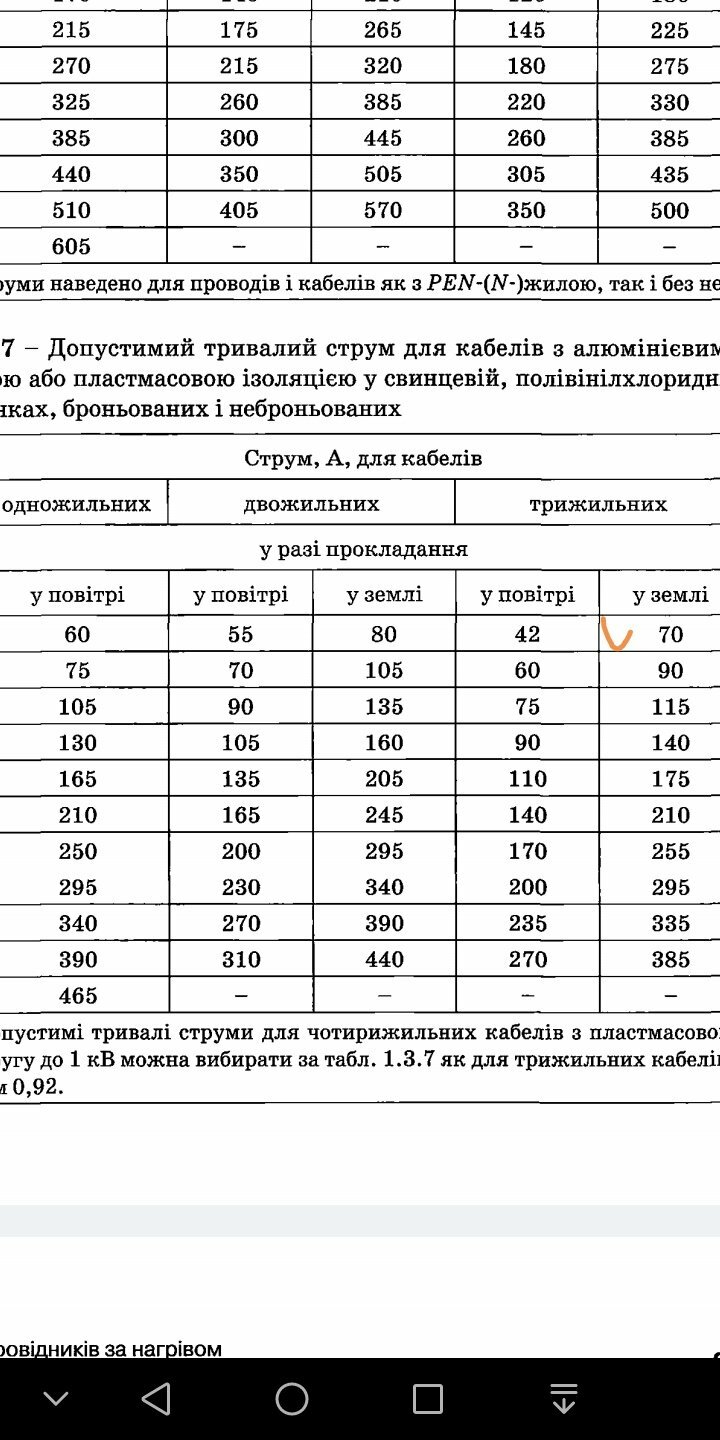

Бронированного алюминия 4Х10мм.кв будет придостаточно. Смотрите ПУЕ, табл.1. 3.5;  1.3.7. А вот закапывать в землю медь, как минимум, глупо,  и дорого.



Змінено 1 січня 2022 користувачем igorjk

[Vladdi]

В 31.12.2021 в 15:41, AOZ1 сказал:

Если наберете мощность однофазными потребителями пустите землю из кабеля под умощнение нейтрали.

Вас не смущает, что кабели выпускаются симметричного сечения? И всерьез считаете, что если фаз три, то и токи и мощности складываются как детские кубики в одну горку? Давать советы, не понимая принципов работы трехфазной сети, весьма опасно.

[AOZ1]

10 минут назад, Vladdi сказал:

Вас не смущает, что кабели выпускаются симметричного сечения? И всерьез считаете, что если фаз три, то и токи и мощности складываются как детские кубики в одну горку? Давать советы, не понимая принципов работы трехфазной сети, весьма опасно.

Прочтите внимательно, что там написано, прежде чем оскорблять собеседника.

мощность однофазными потребителями







[igorjk]

1 час назад, AOZ1 сказал:

Прочтите внимательно, что там написано, прежде чем оскорблять собеседника.

мощность однофазными потребителями







Я вот, к примеру, не уверен что Вас кто то пытался оскорбить, но из написЯного Вами понял, что тему "не рубите". Так что не стоит давать свои советы, особенно про обогрев земли при 15кВт-ной нагрузке.

[AOZ1]

23 минуты назад, igorjk сказал:

Я вот, к примеру, не уверен что Вас кто то пытался оскорбить, но из написЯного Вами понял, что тему "не рубите". Так что не стоит давать свои советы, особенно про обогрев земли при 15кВт-ной нагрузке.



www.calc.ru/poteri-napryazheniya-v-kabele-kalkulyator.html

Закон Ома в школе надеюсь на самокрутки не скурили.

У меня 150 ватт из 15 киловатт 40 метровом вводном кабеле мышкам на нагрев норок на 10мм алюминии и любая половина на 16 мм.

А у Вас?

Энергетики, даже при наличии радиомодулей, счетчики не так просто на столбы ставят.

Змінено 4 січня 2022 користувачем AOZ1

[Dendnepr]

2 часа назад, AOZ1 сказал:

Прочтите внимательно, что там написано, прежде чем оскорблять собеседника.

мощность однофазными потребителями







И? Даже если по всем трём фазам будут только однофазные потребители -нейтральный проводник будет того же сечения, что и каждый фазный провод.

Вы забываете о самом принципе трёхфазной сети переменного тока - смещение фаз. В идеальном случае, когда нагрузки по всем фазам равны (и даже иметь максимальное значение для вводного автомата) нулевой проводник может быть вообще не нужен.



[igorjk]

26 минут назад, AOZ1 сказал:



www.calc.ru/poteri-napryazheniya-v-kabele-kalkulyator.html

Закон Ома в школе надеюсь на самокрутки не скурили.

У меня 150 ватт из 15 киловатт 40 метровом вводном кабеле мышкам на нагрев норок на 10мм алюминии и любая половина на 16 мм.

А у Вас?

Энергетики, даже при наличии радиомодулей, счетчики не так просто на столбы ставят.

Неа, не скурил. А закон Ома можете сунуть себе в ж... и можете это даже принять как оскорбление. А дабы не быть пустобрехом, отошлю вас к ПУЕ, табл. 1.3.7

И, прошу заметить, что ток в каждой жиле будет не более 30А.



Змінено 4 січня 2022 користувачем igorjk

[Dendnepr]

16 минут назад, igorjk сказал:

Неа, не скурил. А закон Ома можете сунуть себе в ж... Може е это даже принять как оскорбление. А дабы небыть пустобрехом, отошлю вас к ПУЕ, табл. 1.3.7



Просто в земле охлаждение лучше.

[igorjk]

1 час назад, Dendnepr сказал:

Просто в земле охлаждение лучше.

Просто ТС изначально  планировал бронированый кабель прокладывать в земле. А здесь уже умники успели ему насоветовать всякой срани



Змінено 4 січня 2022 користувачем igorjk

[BAV_Lug]

2 часа назад, Dendnepr сказал:

Вы забываете о самом принципе трёхфазной сети переменного тока - смещение фаз. В идеальном случае, когда нагрузки по всем фазам равны (и даже иметь максимальное значение для вводного автомата) нулевой проводник может быть вообще не нужен.



Спасибо. Семен-семеныч, я тоже забыл 😀 отсюда и вопрос возник.

[Gons4eg]

Примажусь и я к вопросу ТС. Ситуация аналогичная, и полагаю, что ответ будет таким же но лучше перестрахуюсь))

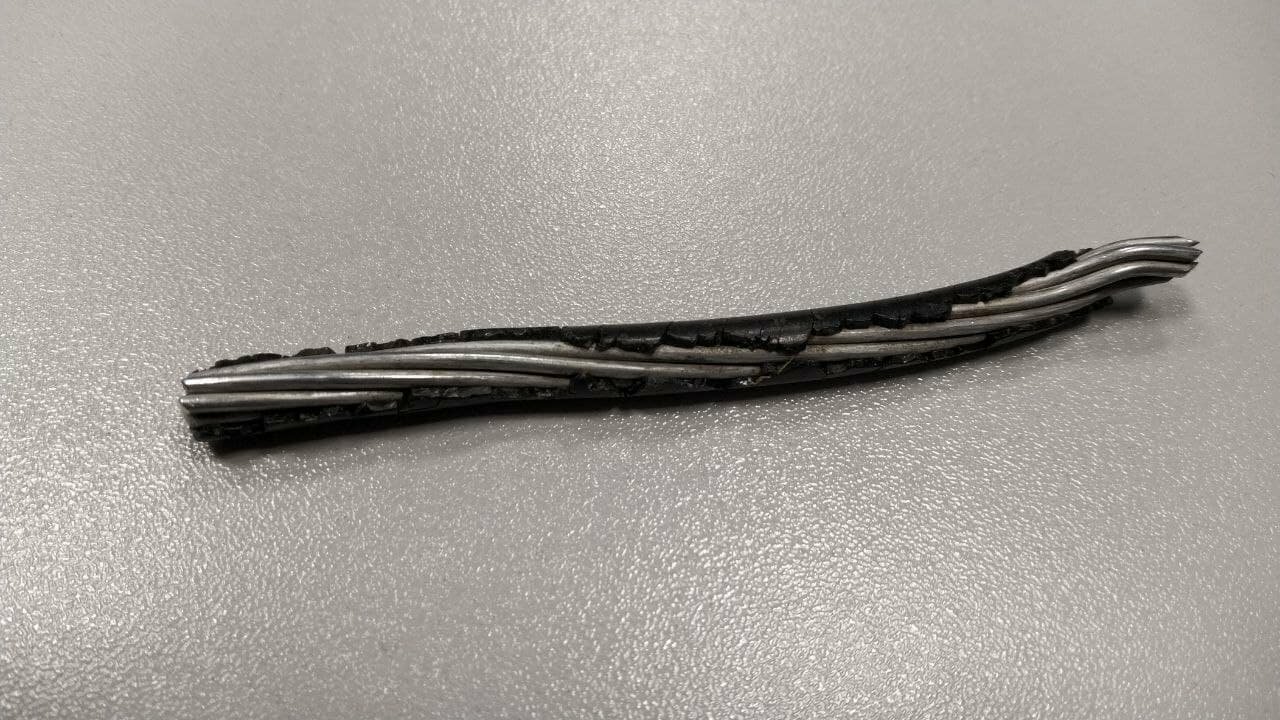

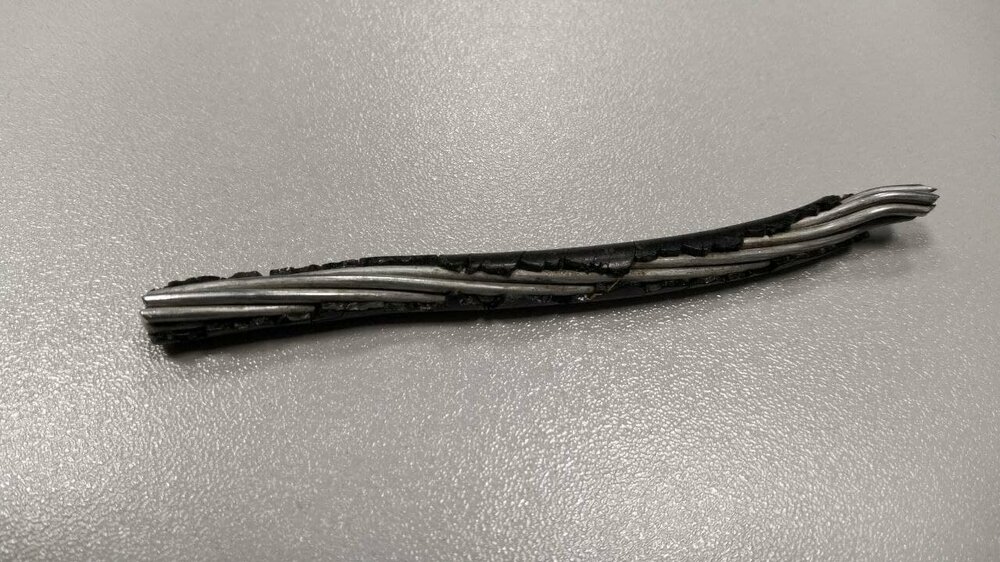

Так же имеется 3 фазы 16кВт. Подведены они алюминием как на фото. Т.е. 4 провода - 3 фазы и один 0.

Толщину самого провода не помню (около 10-12мм ). Ввод в дом будет закапываться в землю. Будет достаточным продолжить ввод алюминиевым кабелем такого же сечения или лучше искать медь?

[Gons4eg]

Забыл уточнить - в будущем возможно буду увеличивать мощность до 25 кВт

[4587derek]

вот оно , плоды обучения в вузах за деньги. Сдача экзаменов за банку мёда. А что будет через 5-10 лет , после дистанцыонного обучения?

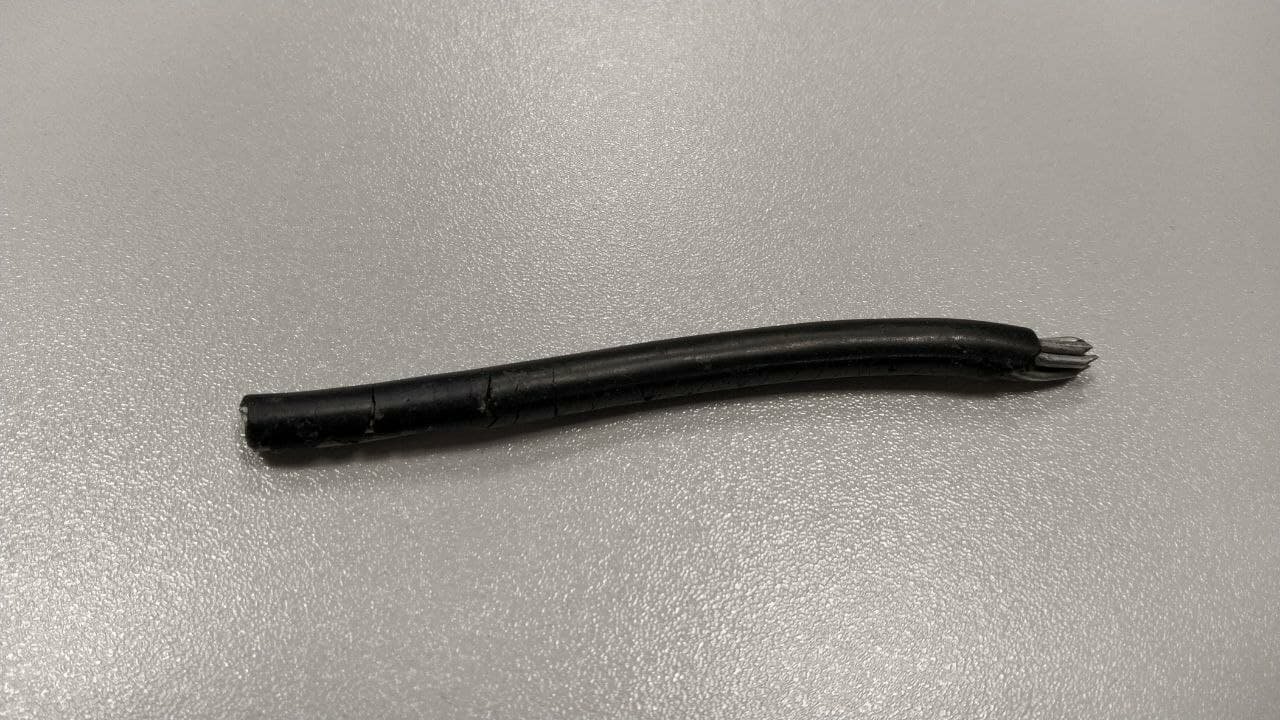

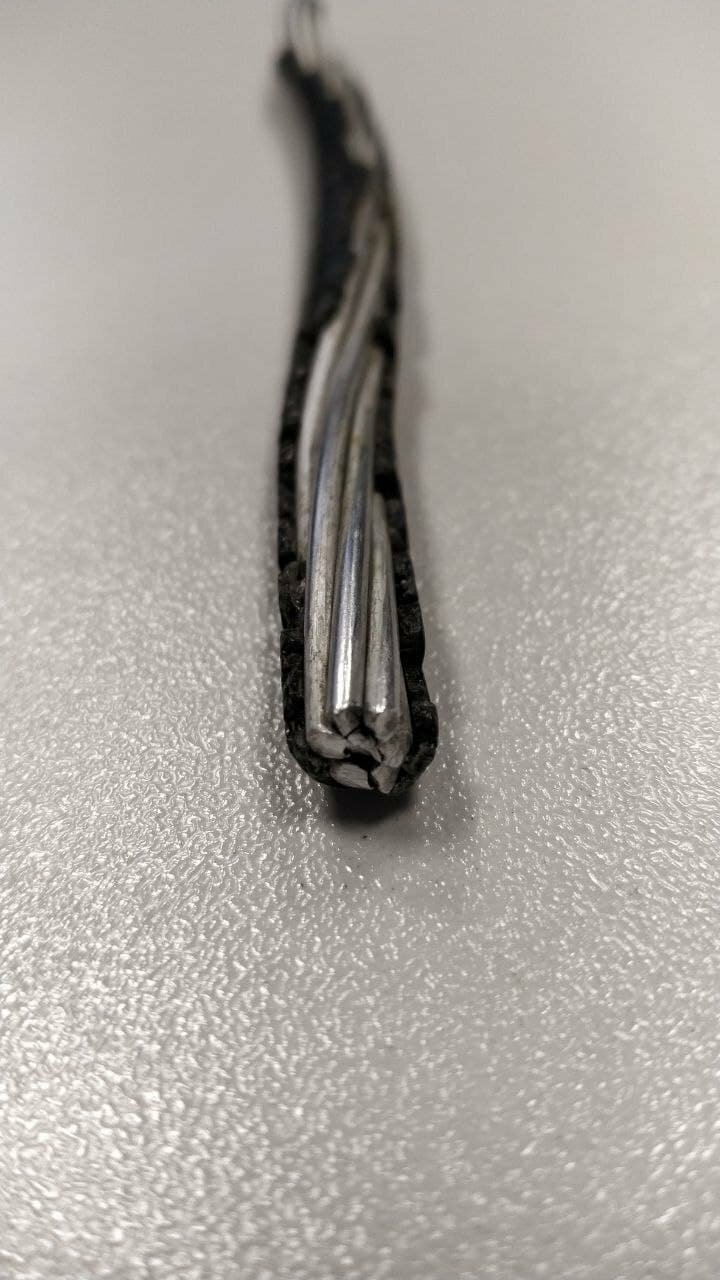

На фото выше обычный СИП-16, явно плохого качества и смонтированный дилитантами. Судя по порваной изоляцыии. Для частного дома , максимум достаточно 16 мм2 алюминия для ввода. И то для корректной работы защиты в начале питания линии , в ТП.  Скажыте что надо повключать в доме, что бы нагрузить на 25 кВт? Зимой греть открытый басейн?

[Dendnepr]

Электрокотел, стиралка, посудомойка, бойлер, индукционку плюс электромобиль.

Это к примеру





[Vladdi]

23 часа назад, 4587derek сказал:

вот оно , плоды обучения в вузах за деньги.

Начало хорошее... Вдохновляет...

Но дальше всё встало на своё место:

23 часа назад, 4587derek сказал:

после дистанцыонного обучения

23 часа назад, 4587derek сказал:

смонтированный дилитантами. Судя по порваной изоляцыии.

Вспоминается бородатый рассказ. Один автомобилист рассказывает другому: - Иду вчера в гараж, вижу симпатичная такая блондинка масло доливает в двигатель. Ну, думаю, с такой точно нужно познакомиться, редкий экземпляр. Подхожу ближе - ан нет, ошибся, все стандартно, заливает масло в бачок омывателя...

Посему имею желание порекомендовать автору перлов или научиться писать/давать советы грамотно, и таким образом показывать свой уровень образования, или (лучше) вообще пока лучше молчать и слушать ("Собачье Сердце"(с)).

[4587derek]

Руский язык я в школе очень плохо учил. Он не нуже в Украине



[Vladdi]

Пишіть українською, тут всі її розуміють не гірше. Думаю, що половина або більше нормально навіть англійську сприйме Справа в тому, що текст, написаний з помилками, одразу викликає обґрунтовані підозри щодо вкрай обмеженої компетенції відповідача. І відповідну реакцію.

[Rastak]

Питання по цій самій темі. 3 фази, 17 кВт, ввод в будинок метрів 30, планується закопувати в землю. Пропонують 2 варіанти по міді: 5х6 та 5х10. Кажуть, що 5х6 може бути малувато. Що скажете?
